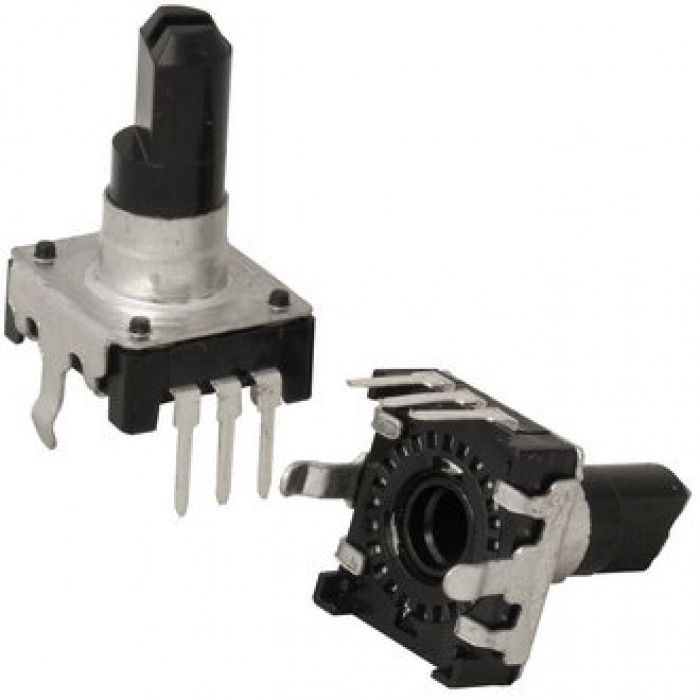

EC12E 24/24 15mm
Энкодер инкрементальный двухканальный без переключателя RUICHI EC12E, 5 В, разрешение 24/24, длина вала 15 мм, монтаж на плату вертикально, пластик - это устройство, предназначенное для преобразования угла поворота вращающегося объекта (вала) в цифровые или аналоговые сигналы, позволяющие определить угол его поворота.
| Техническая информация | |
| Вес брутто | 2.80 |
| Вес, г | 5 |
| Высота, мм | 20 (без корпуса) |
| Глубина, мм | 13,2 (корпус) |
| Диапазон рабочих температур, °C | -10…+70 |
| Максимальный ток | 0,5…5 мА/ канал; общий вывод - 0,5…10 мА |
| Назначение | для определения скорости и направления вращения; угла поворота; прим. в качестве ручки управления |
| Наименование | Энкодер инкрементальный двухканальный серии EC12E |
| Номинальное напряжение, В | 5 |
| Относительная влажность, % | 25…85 |
| Посадочное отверстие, мм | Ф7 |
| Разрешение | 24 щелчка, 24 импульса |
| Скорость вращения, об./мин. | 100 (max) |
| Способ монтажа | монтаж на плату, положение вертикальное |
| Срок службы, циклов | 30000 |
| Тип вала | с лыской F - 7 мм; диаметр - 6 мм; длина L - 15 мм; материал - пластик |
| Тип переключателя | без переключателя |
| Транспортная упаковка: размер/кол-во | 32*39*29/1000 |
| Угол поворота, ° | 360 |
| Ширина, мм | 12,7 (корпус) |
