EC100 24/12

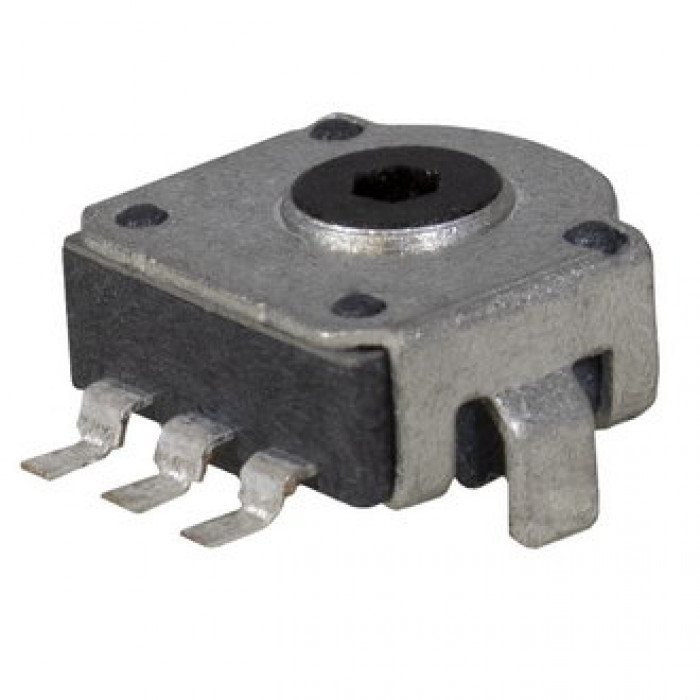

Энкодер инкрементальный двухканальный без переключателя RUICHI EC100, 5 В, 10 мА, разрешение 24/12, отверстие шестигранное, монтаж на плату горизонтально, пластик - это устройство, предназначенное для преобразования угла поворота вращающегося объекта (вала) в цифровые или аналоговые сигналы, позволяющие определить угол его поворота.
| Техническая информация | |
| Вес брутто | 1.40 |
| Глубина, мм | 9,3 (корпус) |
| Диапазон рабочих температур, °C | -10…+70 |
| Максимальный ток | 0,5…5 мА/ канал; общий вывод - 0,5…10 мА |
| Назначение | для определ. скорости и направления вращения; угла поворота; примен. в качестве ручки управления |
| Наименование | Энкодер серии EC100 |
| Номинальное напряжение, В | 5 |
| Относительная влажность, % | 25…85 |
| Посадочное отверстие, мм | нет |
| Разрешение | 24 щелчка, 12 импульсов (12 PPR) |
| Способ монтажа | SMD монтаж на плату, положение горизонтальное |
| Срок службы, циклов | 15000 |
| Тип вала | отверстие шестигранное |
| Тип переключателя | без переключателя |
| Транспортная упаковка: размер/кол-во | 28.5*21*19/1000 |
| Угол поворота, ° | 360 |
| Ширина, мм | 10 (корпус) |
