EC110M 20/20 10mm

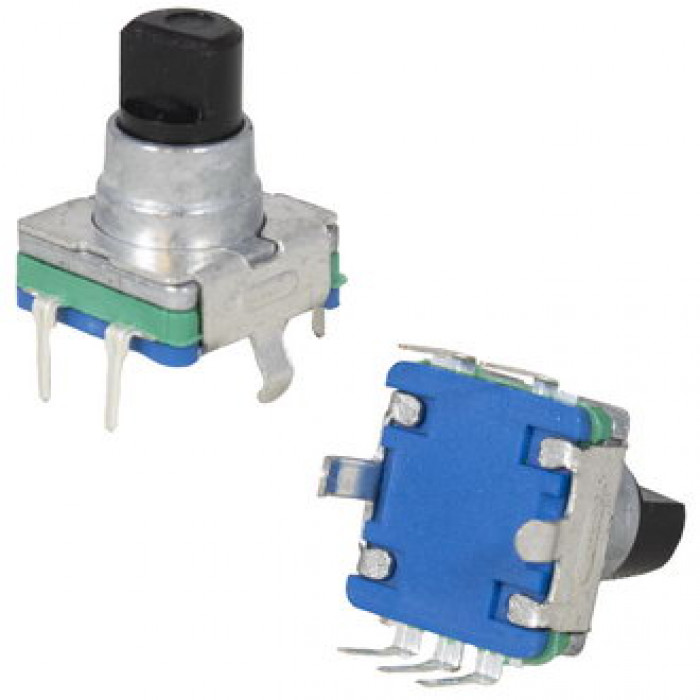

Энкодер инкрементальный двухканальный без переключателя RUICHI EC110M, 5 В, 10 мА, разрешение 20/20, длина вала 5 мм, монтаж на плату вертикально, пластик - это устройство, предназначенное для преобразования угла поворота вращающегося объекта (вала) в цифровые или аналоговые сигналы, позволяющие определить угол его поворота.
| Техническая информация | |
| Вес брутто | 3.10 |
| Высота, мм | 10 (без корпуса) |
| Глубина, мм | 12 (корпус) |
| Диапазон рабочих температур, °C | -10…+70 |
| Максимальный ток | 0,5…5 мА/ канал; общий вывод - 0,5…10 мА |
| Назначение | для определ. скорости и направления вращения; угла поворота; примен. в качестве ручки управления |
| Наименование | Энкодер инкрементальный двухканальныйй серии EC110M |
| Номинальное напряжение, В | 5 |
| Относительная влажность, % | 25…85 |
| Посадочное отверстие, мм | Ф7 |
| Разрешение | 20 щелчков, 20 импульсов (20 PPR) |
| Способ монтажа | монтаж на плату, положение вертикальное |
| Срок службы, циклов | 15000 |
| Тип вала | с лыской, диаметр - 6 мм; длина L - 5 мм, материал - пластик |
| Тип переключателя | без переключателя |
| Транспортная упаковка: размер/кол-во | 32*29*36/500 |
| Угол поворота, ° | 360 |
| Ширина, мм | 11,7 (корпус) |
