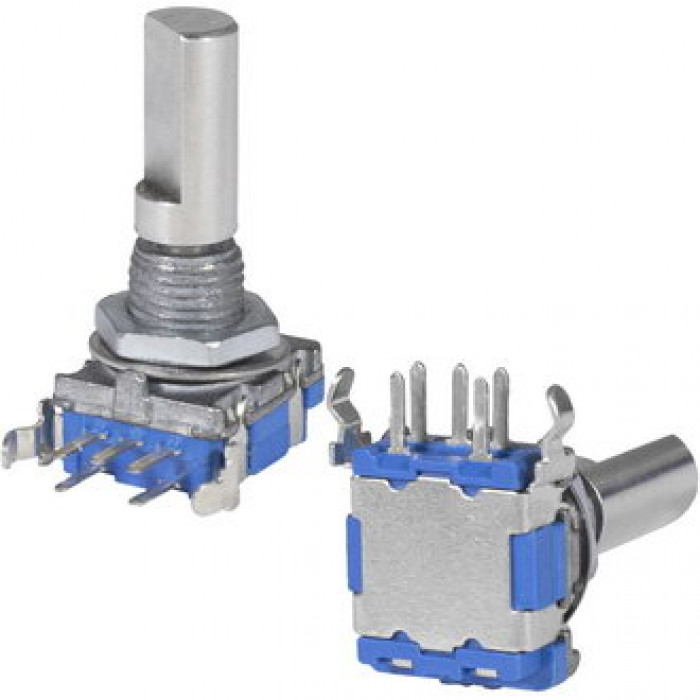

EC11B 30/15 20mm pushpin
Энкодер RUICHI EC11B, 30/15, 20 мм, с кнопкой - это устройство, предназначенное для преобразования угла поворота вращающегося объекта (вала) в цифровые или аналоговые сигналы, позволяющие определить угол его поворота.
| Техническая информация | |
| Вес брутто | 6.00 |
| Высота, мм | 20 (без корпуса) |
| Глубина, мм | 13,75 (корпус) |
| Диапазон рабочих температур, °C | -10…+70 |
| Максимальный ток | 0,5…5 мА/ канал; общий вывод - 0,5…10 мА |
| Назначение | для определ. скорости и направления вращения; угла поворота; примен. в качестве ручки управления |
| Наименование | Энкодер инкрементальный двухканальный серии EC11B с переключателем |
| Номинальное напряжение, В | 5 |
| Относительная влажность, % | 25…85 |
| Посадочное отверстие, мм | Ф7 |
| Разрешение | 30 щелчков, 15 импульсов (15 PPR) |
| Способ монтажа | монтаж на плату, положение горизонтальное |
| Срок службы, циклов | 15000 |
| Тип вала | с лыской F - 10 мм; диаметр - 6 мм; длина L - 20 мм; материал - металл |
| Транспортная упаковка: размер/кол-во | 42*28*18.5/1000 |
| Угол поворота, ° | 360 |
| Ширина, мм | 11,7 (корпус) |
