EC160 24/12 20mm

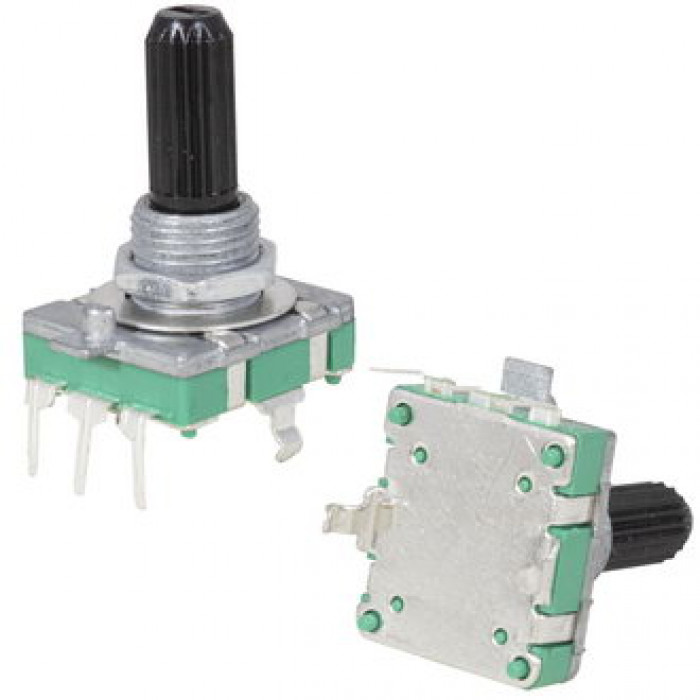

Энкодер инкрементальный двухканальный без переключателя RUICHI EC160, 5 В, 10 мА, разрешение 24/12, длина вала 13 мм, угол поворота 360°, -10...+70 °C, монтаж на плату, положение вертикальное, пластик, гайка и шайба в комплекте - это устройство, предназначенное для преобразования угла поворота вращающегося объекта (вала) в цифровые или аналоговые сигналы, позволяющие определить угол его поворота.
| Техническая информация | |
| Вес брутто | 6.80 |
| Высота, мм | 20 (без корпуса) |
| Глубина, мм | 17,5 (корпус) |
| Диапазон рабочих температур, °C | -10…+70 |
| Максимальный ток | 0,5…5 мА/ канал; общий вывод - 0,5…10 мА |
| Назначение | для определения скорости и направления вращения; угла поворота; прим. в качестве ручки управления |
| Наименование | Энкодер инкрементальный двухканальный серии EC160 |
| Номинальное напряжение, В | 5 |
| Относительная влажность, % | 25…85 |
| Посадочное отверстие, мм | Ф7 |
| Примечание | Гайка и шайба в комплекте |
| Разрешение | 24 щелчков, 12 импульсов (12 PPR) |
| Способ монтажа | монтаж на плату, положение вертикальное |
| Срок службы, циклов | 15000 |
| Тип вала | с насечкой; диаметр - 6 мм; длина L - 13 мм; материал - пластик |
| Тип переключателя | без переключателя |
| Транспортная упаковка: размер/кол-во | 32*30*26/1000 |
| Угол поворота, ° | 360 |
| Ширина, мм | 15,4 (корпус) |
