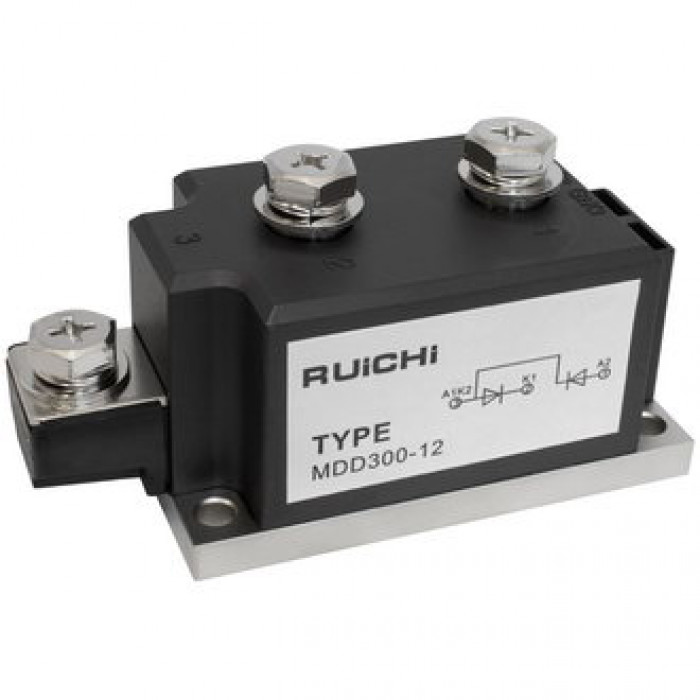

МДД300-12
Силовой диодный модуль серии МДД RUICHI, 300 А, 12 класс представляет собой монолитную конструкцию из двух полупроводниковых диодов типа диод-диод. Устройство эксплуатируется в цепях постоянного и переменного тока с нагрузкой от 25 А до 800 А и повторяющимся обратным импульсным напряжением до 2200 В. Высокая энерготермоциклостойкость и надежная работа низкочастотных диодных модулей МДД при коммутации больших токов достигается за счет своих конструктивных особенностей и стабильных параметров гальванической развязки.
| Техническая информация | |
| Вес брутто | 872.50 |
| Высота | 59,9 (в сборе) мм |
| Длина | 112,5 мм |
| Конфигурация | полумост |
| Максимально допустимый средний прямой ток It(av), А | 300 |
| Максимальный прямой ток | допустимый импульсный (IFM) - 900 А |
| Напряжение изоляции, В | 2500 В (1 мин) |
| Повторяющееся импульсное обратное напряжение Vrrm, В | 1200 |
| Повторяющийся импульсный обратный ток (Irrm), мА | 20 |
| Прямое падение напряжения (Vf), В | 1,35 |
| Температура | перехода максимально допустимая (Tjm) - 150 °С |
| Тип | Полумостовой диодный модуль |
| Ширина | 50 мм |
