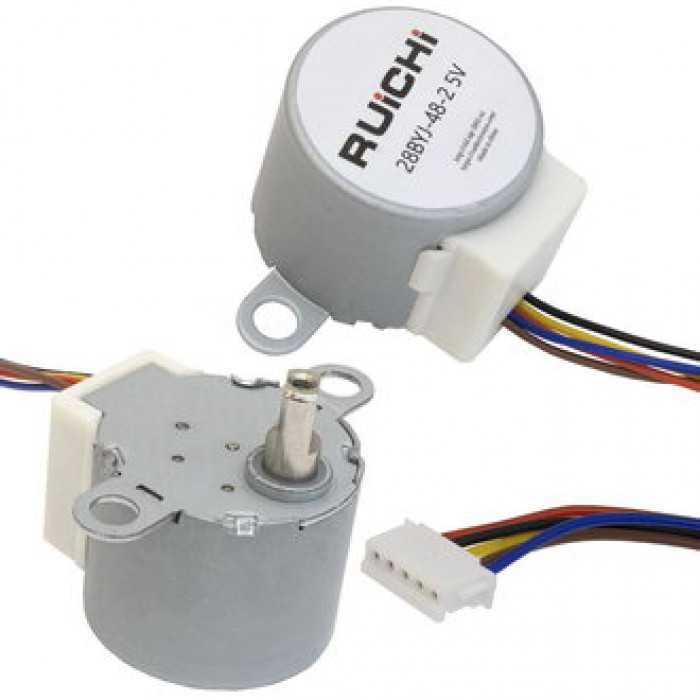

28BYJ-48-2 5V
Шаговый электромотор 28BYJ-48-2 5В представляет собой бесщёточный (бесколлекторный) синхронный двигатель, на вал которого установлен редуктор. В конструкции мотора имеется несколько индуктивных обмоток, расположенных вокруг магнитного ротора. Управление вращением вала осуществляется поочерёдной последовательной подачей тока на обмотки мотора, как на одну, так и одновременно на несколько. Благодаря этому, ротор способен поворачиваться на определённый угол относительно оси вала и фиксироваться в новом положении. Каждый минимально возможный поворот ротора с последующим его удержанием называется "шагом" двигателя.
Шаги двигателя могут быть полными и дроблёными. Дробление шага достигается одновременным намагничиванием нескольких обмоток, в следствии чего магниты ротора перемещаются на меньший от полного шага угол. Контролированием шагов мотора можно добиться достаточно точного позиционирования вала при его вращении.
| Техническая информация | |
| Вес брутто | 31.00 |
| Диаметр вала, мм | 5 |
| Диаметр корпуса, мм | 24 |
| Диапазон рабочих температур, °C | -20...+70 |
| Диэлектрическая прочность, В | 600 |
| Дополнительно | 4 фазный |
| Количество положений | 1/64 |
| Количество проводов | 5 |
| Контактная группа | XH2.54-5P |
| Номинальное напряжение, В | 5 |
| Режим работы | четырехфазный, восьмиступенчатый |
| Сопротивление | 20 ОМ±7% (25 С) |
| Сопротивление изоляции, МОм, не менее | 50 |
| Тип | Двигатель шаговый |
| Транспортная упаковка: размер/кол-во | 42*28*18.5/300 |
| Угол поворота, ° | 5.625 |
| Уровень шума, дБ | 40 |
