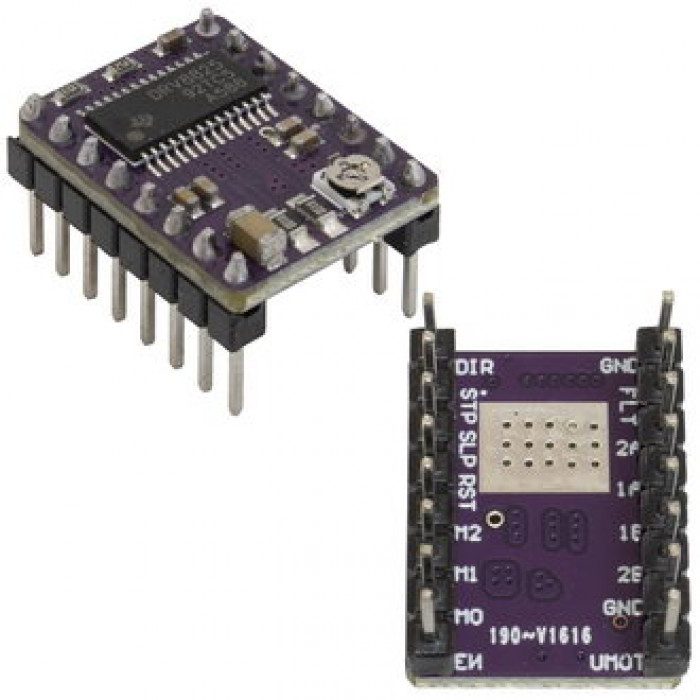

DRV8825
DRV8825 - это плата управления для шаговых двигателей позволяющий работать с шагом 1, 1/2, 1/4, 1/8, 1/16, 1/32. Модуль драйвер может управлять двигателями с напряжением питания до 45 В и током ± 2 A (до 2.2 А).
Установленный на плате регулятор позволяет ограничивать максимальный ток. Рекомендуется устанавливать радиатор и электролитический конденсатор 100 мкФ в цепи питания (VMOT-GND) в непосредственной близости от платы.
| Техническая информация | |
| Вес брутто | 6.67 |
| Глубина, мм | 20 |
| Защита | от перегрева; перегрузки по току; КЗ; пониженного напряжения питания |
| Комплектность | с охладителем микросхемы |
| Напряжение питания, В | логика: 3,3/ 5,0; нагрузка: 8,2...45 |
| Область применения | Управление шаговым двигателем |
| Описание | Модуль драйвера шагового двигателя для ЧПУ и 3D принтера |
| Разрешение | полный шаг, 1/2 шага; 1/4 шага; 1/8 шага; 1/16 шага; 1/32 шага |
| Совместимость | совместим с драйвером А4988 |
| Тип модуля | Драйвер шагового двигателя |
| Транспортная упаковка: размер/кол-во | 28.5*21*19/150 |
| Функции | управление биполярным шаговым двигателем |
| Чип | DRV8825 |
| Ширина, мм | 15 |
