NE555-12

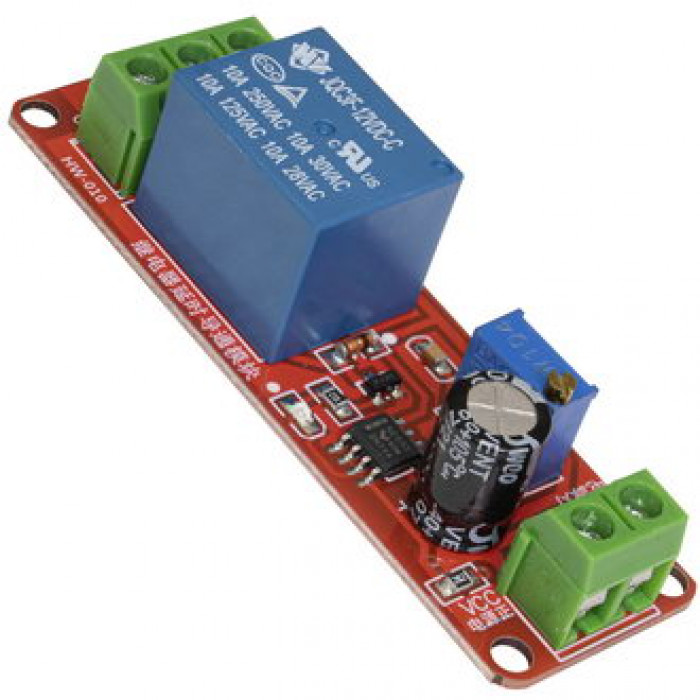

Одноканальное реле / модуль задержки времени RUICHI NE555-12В с таймером от 1 до 10 секунд представляет собой модуль задержки подачи питания на любую нагрузку. Устройство собрано на основе универсального таймера NE555, благодаря этому есть возможность настроить время задержки с помощью подстроечного резистора. Управление устройствами осуществляется с помощью силового реле имеющего перекидные контакты. Принцип рабаты реле: контакты, при подачи питания на реле задержки времени, через 0- 10 секунд размыкаются и замыкаются (есть нормально замкнутые и нормально разомкнутые контакты), и остаются в таком состоянии до тех пор пока питание не будет прекращено. Для удобства на плате имеется светодиод, загорающийся при подаче питания. Распиновка: "Земля" (GND) - минус питания. "Запуск" (Trigger) - на контакт поступает импульс, начинающий работу таймера. Инициируется нажатием тумблера. "Выход" (Output) - пока таймер активен, на контакте генерируется исходящий сигнал. Его вольтаж равный V питания - 1.7В, через ограничивающий резистор R3 позволяет открыть базу транзистора VT1. В свою очередь, полупроводниковый усилитель начинает пропускать напряжение на пусковое реле K1, которое уже коммутирует ток к потребителю. Диод VD1 в схеме предотвращает бросок паразитных токов в моменты активации. "Сброс" (RESET) - при подаче отрицательного сигнала таймер переводится в 0 и останавливается. Чтобы такого не произошло, в схеме сделан подвод положительного полюса питания через сопротивление к этому контакту. "Контроль" (Control Voltage) - для такого простого устройства, этот вход микросхемы соединяется массой через емкость. Подобная конструкция повышает помехоустойчивость всей сборки. "Остановка" (Threshold) - в схеме контакт присоединен к положительному полюсу питания. В более сложных системах, кратковременное его замыкание на минус остановит работу таймера. "Разряд" (Discharge) - контакт предназначен для соединения 555 микросхемы с задающей в ременный интервал емкостью. "Питание" (VCC) - плюс напряжения схемы.
