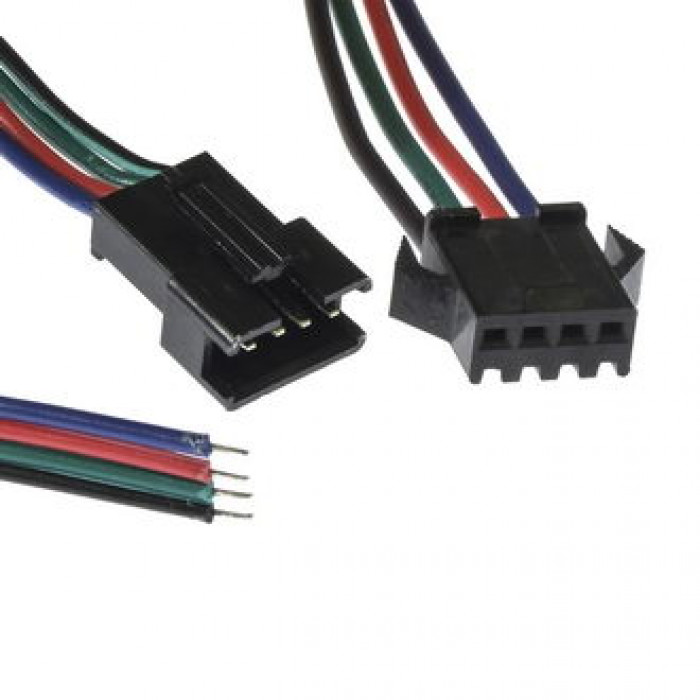

SM connector F/M 4P*150mm
Сборка межплатного кабеля питания (розетка-вилка) RUICHI SM-коннектор, 4Pх150 мм, с шагом 2,5 мм. Для питания различных элементов компьютера используется разное электрическое напряжение. Блок питания имеет на выходе разъемы под напряжение 3,3 В, 5,0 В, 12 В и другие. Соответственно, все межплатные кабели питания, подходящие к этим разъемам, маркированы в разные цвета. Несмотря на обилие проводов, обеспечивающих питание различных элементов компьютера, различие конфигурации разъемов позволяет избежать ошибочного подключения. Например, для питания материнской платы используется широкий коннектор из 20 контактов и четырех дополнительных, специальные разъемы установлены на проводах, идущих к видеокарте, жёсткому диску, кардридеру, дисководам и вентиляторам. Если разъемы не совпадают в связи с изменением стандарта, всегда можно найти межплатные кабели питания в виде переходников с одного типа разъемов на другой. По длине все эти кабели строго нормированы, так что их явно хватает для подключения в пределах корпуса системного блока, и при этом нет избытка проводов, затрудняющего движение воздуха.
| Техническая информация | |
| Вес брутто | 7.97 |
| Высота | F - 7,5 ; M - 7,6 (корпус) мм |
| Глубина | F - 12; M - 18,35 мм |
| Диаметр (сечение) проводника | 0,3 мм2 (22AWG), изоляция - ПВХ 0,5 мм; dmax= Ф1,8 мм |
| Длина провода | 2*75 мм |
| Количество клемм | 4 |
| Материал | корпус - нейлон PA66 (UL94V0), черный; контакты - фосфористая бронза |
| Рабочая температура | 0…+150 °С |
| Способ монтажа | пайка в плату |
| Тип | сборка межплатного кабеля питания (F - М) серии SM |
| Тип разъёма | SM с шагом 2,5 мм |
| Транспортная упаковка: размер/кол-во | 35*26*12/400 |
| Цвет проводной изоляции | черный/ зеленый/ красный/ синий |
| Ширина | F - 10,5 (корпус); M - 13,1 мм |
