SWD1-6 (DS-06) (Вдм1-6)

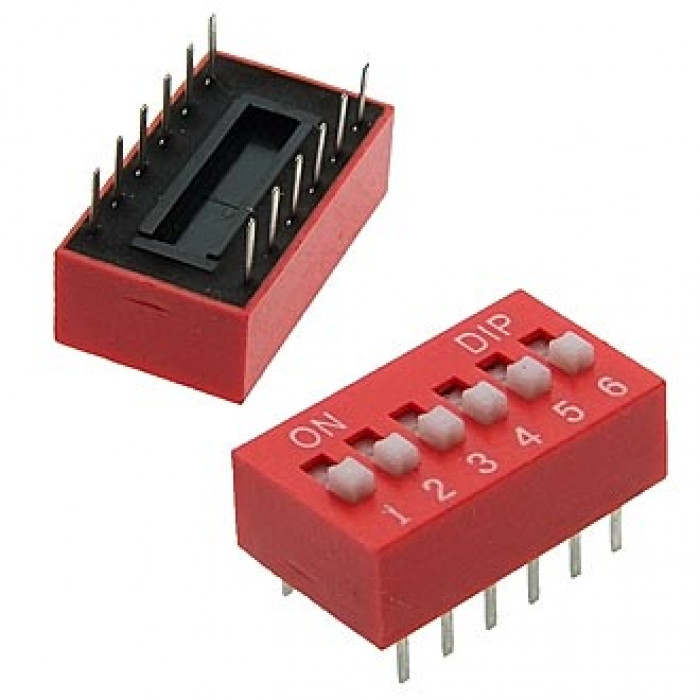

DIP-переключатель RUICHI, серия SWD 1-6 (DS-06), 25 мА, 24 В, 50 мОм, 6 (ON-OFF) с шагом 2,54 мм, 6.9х16.8х9.9 мм — это такой элемент управления, который можно встретить на многих старых платах компьютеров. Этот элемент управления представляет собой группу из нескольких переключателей, заключенную в корпус DIP (dual in-line package). Термин DIP–переключатель (DIP Switch) может относиться как ко всей группе в корпусе ДИП, так и к отдельному переключателю из этой группы.
| Техническая информация | |
| Вес брутто | 1.66 |
| Высота, мм | 6,9 |
| Глубина, мм | 9,9 |
| Диапазон рабочих температур, °C | -20 …+70 |
| Кол-во коммутируемых цепей | 6 (ON-OFF) |
| Количество циклов коммутации (электро), не менее | 2000 |
| Контактное сопротивление, мОм, не более | 50 |
| Номинальное напряжение, В | DC - 24 (50 без режима переключений) |
| Номинальный ток, мА | 25 (100 без режима переключений) |
| Способ монтажа | DIP |
| Тип переключателя | DIP - переключатель серии SWD1 (DS) |
| Транспортная упаковка: размер/кол-во | 31*31*54/1960 |
| Шаг контактов, мм | 2.54 |
| Ширина, мм | 16,8 |
