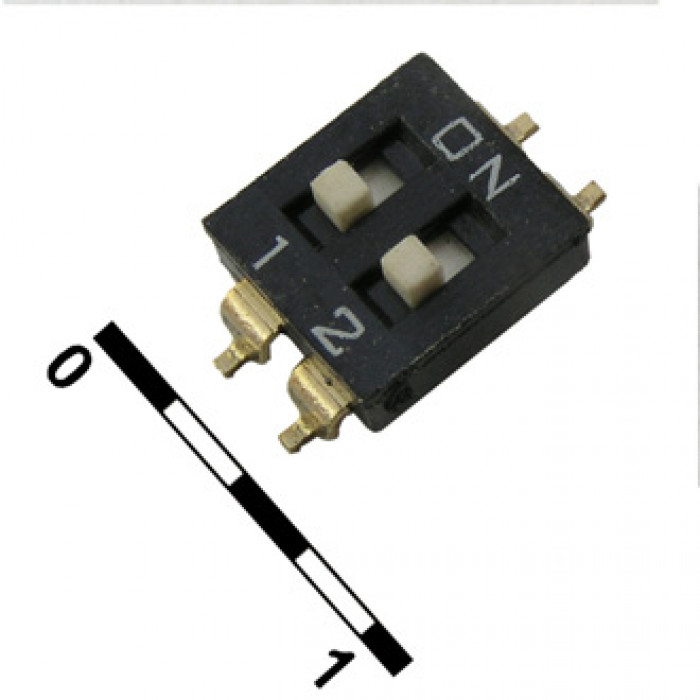

SWD 4-2
DIP-переключатель RUICHI, серия SWD 4-2, 30 мОм, 2 (ON-OFF) с шагом 2,54 мм, 4.45х6.04х9.8 мм — это такой элемент управления, который можно встретить на многих старых платах компьютеров. Этот элемент управления представляет собой группу из нескольких переключателей, заключенную в корпус DIP (dual in-line package). Термин DIP–переключатель (DIP Switch) может относиться как ко всей группе в корпусе ДИП, так и к отдельному переключателю из этой группы.
| Техническая информация | |
| Вес брутто | 0.45 |
| Высота, мм | 3,2 (корпус) |
| Глубина, мм | 6,8 (корпус) |
| Диапазон рабочих температур, °C | -20…+70 |
| Диэлектрическая прочность, В | 250 (50 Гц, 1 мин.) |
| Кол-во коммутируемых цепей | 2 (ON-OFF) |
| Количество циклов коммутации (электро), не менее | 2000 |
| Контактное сопротивление, мОм, не более | 30 |
| Номинальное напряжение, В | 24 (50 без режима переключений) |
| Номинальный ток, мА | 25 (100 без режима переключений) |
| Сопротивление изоляции, МОм, не менее | 1000 DC (1 мин.) |
| Способ монтажа | SMT |
| Тип переключателя | DIP - переключатель серии SWD4 |
| Транспортная упаковка: размер/кол-во | 31*31*54/2002 |
| Шаг контактов, мм | 2.54 |
| Ширина, мм | 6,04 |
