RCL371-1-1-12

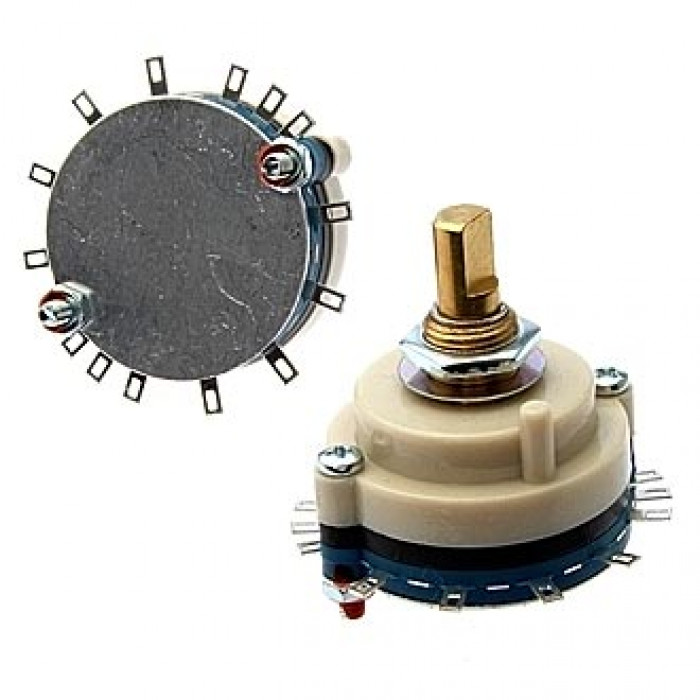

Галетный переключатель RUICHI RCL371-1-1-12, 12 положений, угол поворота 30°, 0.5 А, 30 В, 25 мОм, длина вала 8 мм устанавливают так, чтобы увеличение регулируемых величин происходило при движении по часовой стрелке, а уменьшение - при движении против часовой стрелки. Такой способ монтажа схемы уменьшает возможность ошибок. Галетные переключатели являются наиболее распространенными поворотными переключателями. Число положений ручки управления соответствует числу контактов в секторе перемещения контакта (контактов), расположенного на роторе.
| Техническая информация | |
| Вес брутто | 30.83 |
| Глубина | 32,6 (корпус - вал) |
| Диаметр вала | 6 мм |
| Диаметр корпуса | Ф29 мм |
| Диапазон рабочих температур | -20…+70 °С |
| Диэлектрическая прочность | 500 (50 Гц, 1 мин.) В |
| Дополнительно | с фиксацией |
| Количество контактных групп | (полюсов) - 1 |
| Количество положений | 12 |
| Количество секций | 1 |
| Количество циклов коммутации (электро), не менее | 10000 |
| Контактное сопротивление, не более | 25 мОм |
| Максимальный угол поворота | 360 |
| Номинальное напряжение | 30 (DC) В |
| Номинальный ток | 0.5 А |
| Размер установочного отверстия | Ф9 мм |
| Сопротивление изоляции, не менее | 100 (при Uисп.dc=500 В) МОм |
| Тип вала | F, длина L=8 мм |
| Тип переключателя | галетный серии RCL371 |
| Транспортная упаковка: размер/кол-во | 42.2*25.4*30/240 |
| Угол поворота | 30 ° |
