RCL371-2-2-12

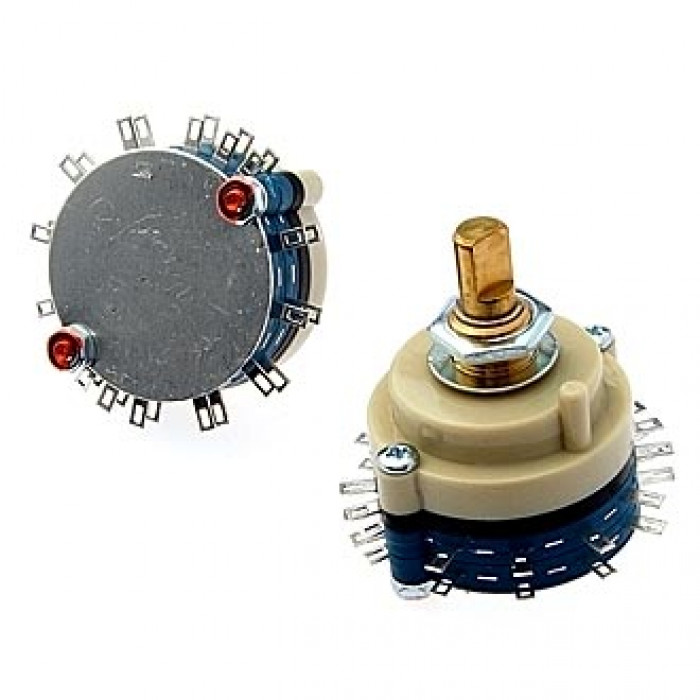

Галетный переключатель RUICHI RCL371-2-2-12, 12 положений, угол поворота 30°, 0.3 А, 30 В, 20 мОм, длина вала 16 мм устанавливают так, чтобы увеличение регулируемых величин происходило при движении по часовой стрелке, а уменьшение - при движении против часовой стрелки. Такой способ монтажа схемы уменьшает возможность ошибок. Галетные переключатели являются наиболее распространенными поворотными переключателями. Число положений ручки управления соответствует числу контактов в секторе перемещения контакта (контактов), расположенного на роторе.
| Техническая информация | |
| Вес брутто | 35.60 |
| Диаметр вала | 6 мм |
| Диаметр корпуса | Ф29 мм |
| Диапазон рабочих температур | -20…+70 °С |
| Диэлектрическая прочность | 500 (50 Гц, 1 мин.) В |
| Количество контактных групп | (полюсов) - 2 |
| Количество положений | 12 |
| Количество секций | 2 |
| Количество циклов коммутации (электро), не менее | 10000 |
| Контактное сопротивление, не более | 20 мОм |
| Номинальное напряжение | 30 (DC) В |
| Номинальный ток | 0.3 А |
| Размер установочного отверстия | Ф9 мм |
| Сопротивление изоляции, не менее | 500 МОм |
| Тип вала | F, длина L=16 мм |
| Тип переключателя | галетный серии RCL371 |
| Транспортная упаковка: размер/кол-во | 42.2*25.4*30/180 |
| Угол поворота | 30 ° |
