SR25-1-1-6 на плату

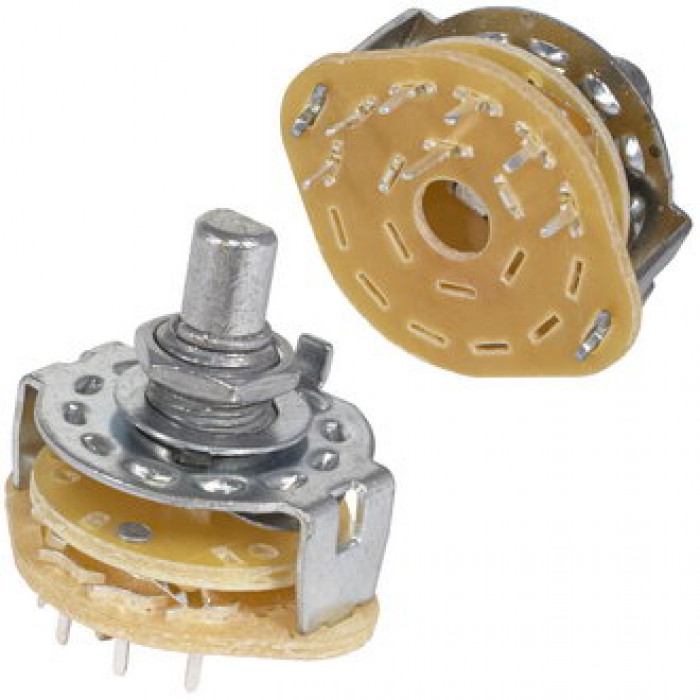

Галетный переключатель RUICHI SR25-1-1-6, 6 положений, 1 направление, угол поворота 360°, 0.3 А, 125 В, 500 мОм, на плату устанавливают так, чтобы увеличение регулируемых величин происходило при движении по часовой стрелке, а уменьшение - при движении против часовой стрелки. Такой способ монтажа схемы уменьшает возможность ошибок. Галетные переключатели являются наиболее распространенными поворотными переключателями. Число положений ручки управления соответствует числу контактов в секторе перемещения контакта (контактов), расположенного на роторе.
| Техническая информация | |
| Вес брутто | 12.75 |
| Испытано | 1000В в течение 1 минуты |
| Количество направлений | 1 |
| Количество положений | 6 |
| Количество циклов коммутации (электро), не менее | 10000 |
| Максимальное напряжение | 220 В |
| Максимальный угол поворота | 360° ±5° |
| Номинальное напряжение | 125 В |
| Сопротивление изоляции, не менее | 500 мОм |
| Сопротивление контакта | <0,05 Ом |
| Тип монтажа | на плату |
| Ток | 0.3 А |
| Транспортная упаковка: размер/кол-во | 55.5*31*27/1000 |
| Угол преобразования | 45/51.4° ±1° |
| Усилие | 400 гс/cм -1.5 кгс/cм |
