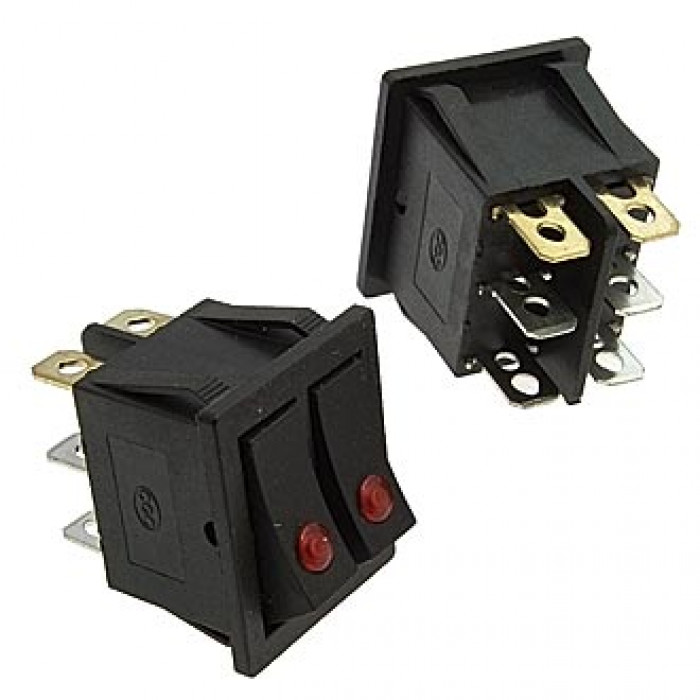

KCD3-2201-C B/6P on-off
Клавишный переключатель RUICHI KCD3-2201-C B/6P, ON-OFF – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.
| Техническая информация | |
| Вес брутто | 15.60 |
| Высота, мм | 38 |
| Глубина, мм | 30.6 |
| Диапазон рабочих температур, °C | -25…+85 |
| Диэлектрическая прочность, В | 1500 (50 Гц, 1 мин.) |
| Кол-во контактов в группе/ кол-во групп (всего контактов) | 3 (2+1 подсветка)/ 2 (6P) |
| Количество циклов коммутации (электро), не менее | 10000 |
| Коммутируемое напряжение, В | 125 / 250 (AС) |
| Контактное сопротивление, мОм, не более | 35 |
| Максимальный ток, А | 15 (20) |
| Номинальный ток, А | 5 А |
| Размер установочного отверстия, мм | 22 x 28.4 |
| Сопротивление изоляции, МОм, не менее | 100 (500 В, 1 мин.) МОм |
| Схема переключения | 2 ON-OFF (DPST) |
| Тип переключателя | Переключатель двухклавишный сдвоенный серии KCD3 |
| Тип подсветки | неоновая, 250 В |
| Транспортная упаковка: размер/кол-во | 52*36*23/1000 |
| Форма клавиши | прямоугольник тип C (вогнутая) |
| Цвет: клавиша/ корпус | черный/ черный |
| Ширина, мм | 25.6 (по лицевой планке) |
