KCD1-101EN-8-R/3P on-off

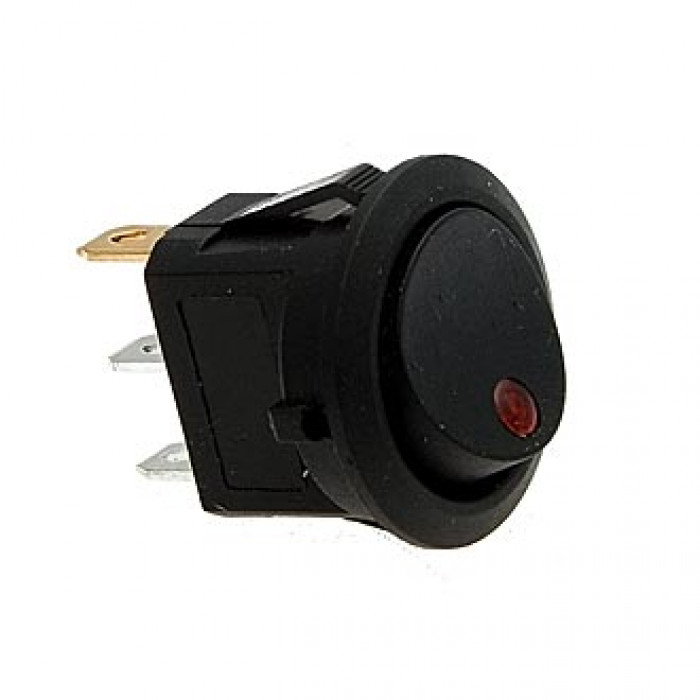

Клавишный переключатель RUICHI KCD1-101EN-8-R/3P, ON-OFF – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.
| Техническая информация | |
| Вес брутто | 5.72 |
| Глубина, мм | 25.3 (без клавиши) |
| Диаметр, мм | 22,8 мм |
| Диапазон рабочих температур, °C | -25…+85 |
| Диэлектрическая прочность, В | 1500 (50 Гц, 1 мин.) |
| Кол-во контактов в группе/ кол-во групп (всего контактов) | 2+1 подсветка/ 1 (3P) |
| Количество циклов коммутации (электро), не менее | 10000 |
| Коммутируемое напряжение, В | 125 / 250 (AС) |
| Контактное сопротивление, мОм, не более | 35 |
| Максимальный ток, А | 6 (10) |
| Номинальный ток, А | 5 А |
| Размер установочного отверстия, мм | Ф20 |
| Сопротивление изоляции, МОм, не менее | 100 (500 В, 1 мин.) МОм |
| Схема переключения | ON-OFF, SPST |
| Тип переключателя | Переключатель клавишный серии KCD1с точечной подсветкой |
| Тип подсветки | точечная красная (12В) |
| Транспортная упаковка: размер/кол-во | 42*28*18.5/1000 |
| Форма клавиши | круг тип C (вогнутая) |
| Цвет: клавиша/ корпус | черный/ черный |
