KCD3-101N-B11-R/3P on-off

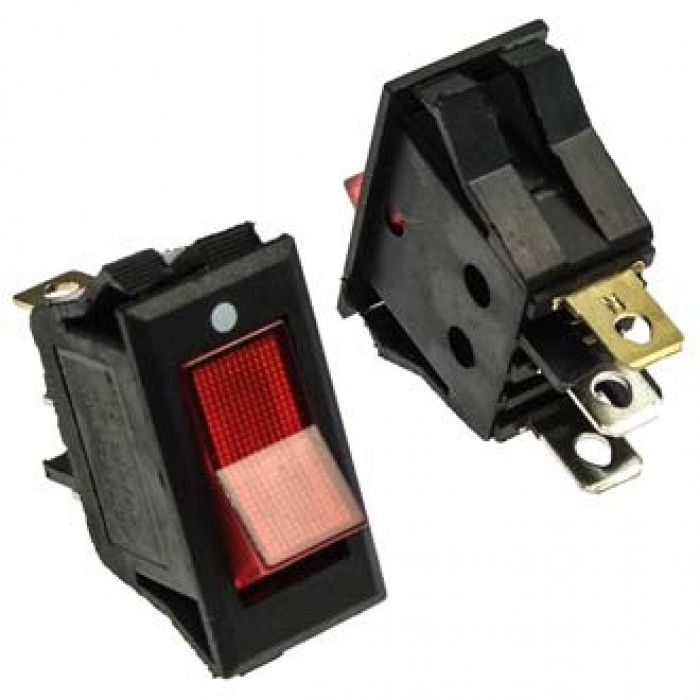

Клавишный переключатель RUICHI KCD3-101N-B11-R/3P, ON-OFF – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.
| Техническая информация | |
| Вес брутто | 7.83 |
| Высота, мм | Тип 1 - 30.5; Тип 2 - 32 |
| Глубина, мм | Тип 1 - 22; Тип 2 - 21.5 (корпус) |
| Диапазон рабочих температур, °C | -25…+85 |
| Диэлектрическая прочность, В | 1500 (50 Гц, 1 мин.) |
| Кол-во контактов в группе/ кол-во групп (всего контактов) | 3 (2+1 подсветка)/ 1 (3P) |
| Количество циклов коммутации (электро), не менее | 10000 |
| Коммутируемое напряжение, В | 125 / 250 (AС) |
| Контактное сопротивление, мОм, не более | 35 |
| Максимальный ток, А | 15 (20) |
| Номинальный ток, А | 5 А |
| Размер установочного отверстия, мм | Тип 1 - 10.2 х 28; Тип 2 - 13.5 х 28 |
| Сопротивление изоляции, МОм, не менее | 100 (500 В, 1 мин.) МОм |
| Схема переключения | ON-OFF, SPST |
| Тип переключателя | Переключатель клавишный серии KCD3 с подсветкой |
| Тип подсветки | неоновая, 250 В |
| Транспортная упаковка: размер/кол-во | 48*32*22.5/1500 |
| Форма клавиши | тип B |
| Цвет: клавиша/ корпус | красный/ черный |
| Ширина, мм | Тип 1 - 13.5; Тип 2 - 16 |
