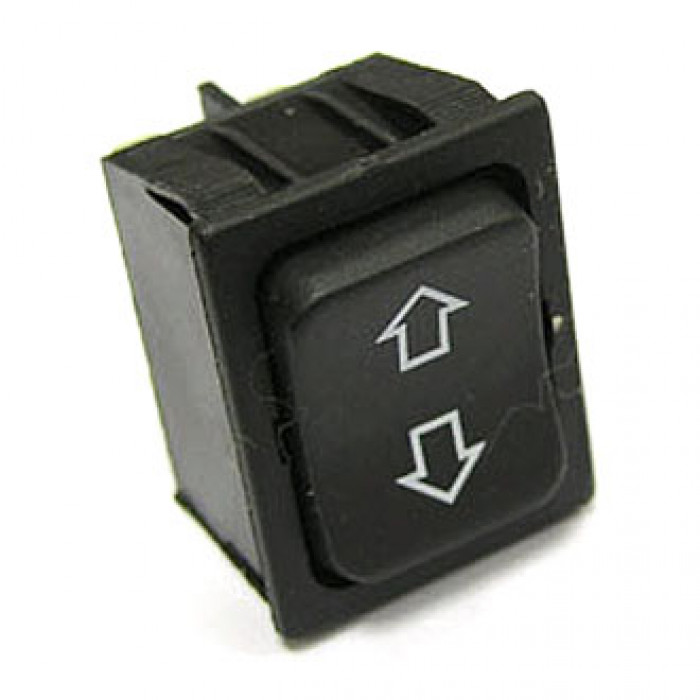

RS-223-4C (ON)-OFF-(ON)
Клавишный переключатель RUICHI RS-223-4C, (ON)-OFF-(ON) – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.
| Техническая информация | |
| Вес брутто | 13.20 |
| Высота, мм | 31.5 |
| Глубина, мм | 35.6 |
| Диапазон рабочих температур, °C | -25…+85 |
| Диэлектрическая прочность, В | 1500 (50 Гц, 1 мин.) |
| Кол-во контактов в группе/ кол-во групп (всего контактов) | 3/2 (6P) |
| Количество циклов коммутации (электро), не менее | 10000 |
| Коммутируемое напряжение, В | (АС) - 125 / (DC) - 12 |
| Контактное сопротивление, мОм, не более | 50 |
| Максимальный ток, А | (АС) - 20/ (DC) - 35 |
| Размер установочного отверстия, мм | 22 х 30 |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) МОм |
| Схема переключения | (ON)-OFF-(ON), DPDT |
| Тип переключателя | Переключатель клавишный серии RS |
| Тип подсветки | нет |
| Транспортная упаковка: размер/кол-во | 36*30*20/500 |
| Форма клавиши | прямоугольник тип C (вогнутая) |
| Цвет: клавиша/ корпус | черный/ черный |
| Ширина, мм | 25 (по лицевой планке) |
