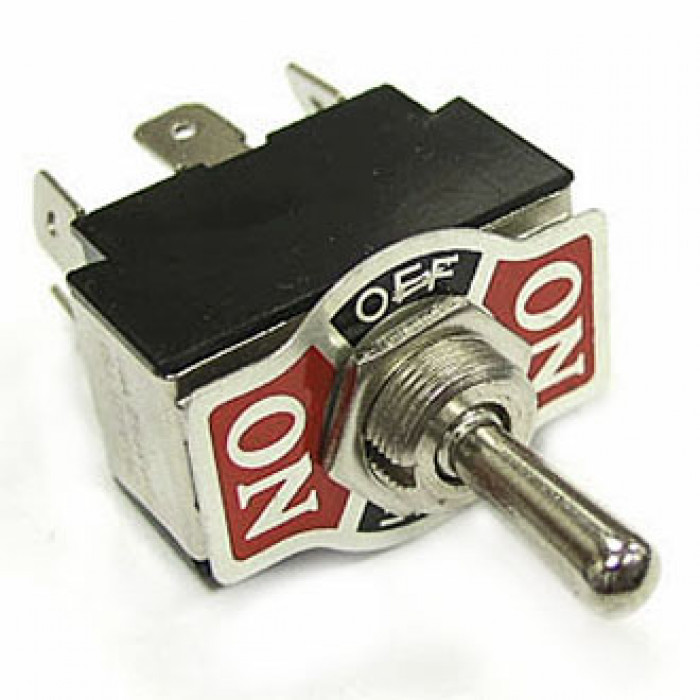

KN3(B)-203P(A) on-off-on
Тумблер трехпозиционный двухполюсный RUICHI KN3(B)-203P(A), 56.7х19.5х33.5 мм, ON-OFF-ON, DPDT, 10 А, 250 В, 50 мОм, 6 контактов, под пайку - это малогабаритный переключатель на два либо три положения с рычажно-пружинным приводом. Применяется главным образом для коммутации цепей управления.
| Техническая информация | |
| Вес брутто | 33.50 |
| Высота, мм | 33,5 |
| Глубина, мм | 56,7 |
| Диаметр установочного отверстия, мм | 12,2 |
| Диапазон рабочих температур, °C | -25 …+70 |
| Диэлектрическая прочность, В | 1500 (50 Гц, 1 мин.) |
| Кол-во контактов в группе/ групп (всего контактов) | 3/ 2 (6P) |
| Количество циклов коммутации (электро), не менее | 10000 |
| Контактное сопротивление, мОм, не более | 50 |
| Номинальное напряжение, В | 250 (125) |
| Номинальный ток, А | 10 (15) |
| Сопротивление изоляции, МОм, не менее | 1000 (при Uисп.dc=500 В) |
| Схема переключения | ON-OFF-ON, DPDT |
| Тип клемм | ножевые |
| Транспортная упаковка: размер/кол-во | 31*31*19/200 |
| Ширина, мм | 19,5 |
