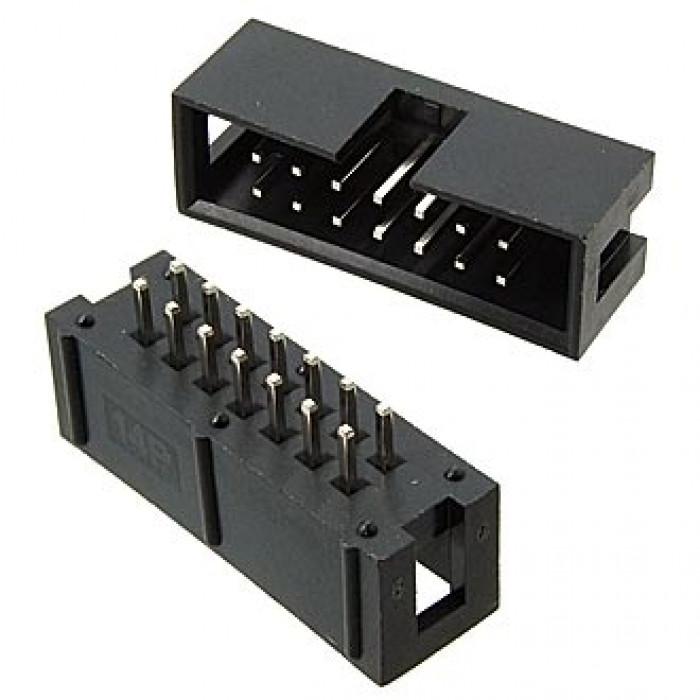

BH-14 (IDC-14MS)
Разъем IDC представляет собой основной и единственный тип неразъемного соединения в СКС. Изделие обеспечивает надежный контакт с низким сопротивлением за счет прокалывания проводника. Используется для широкого ряда кабельных соединений дюймового и метрического стандартов, уменьшает время сборки, защищает контакты и обеспечивает точное выравнивание.
| Техническая информация | |
| Вес брутто | 1.97 |
| Высота, мм | 9,3 (корпус) + 3,10 |
| Глубина, мм | 9,1 |
| Диапазон рабочих температур, °C | 0 …+85 |
| Диэлектрическая прочность, В | 500 (50 Гц, 1 мин.) |
| Количество контактов | 14 (7 x 2) |
| Контактное сопротивление, мОм, не более | 20 |
| Материал корпуса | термопластик (UL 94 V-0) |
| Сопротивление изоляции, МОм, не менее | 1000 |
| Способ монтажа | монтаж на плату - пайка |
| Тип разъёма | М - вилка |
| Транспортная упаковка: размер/кол-во | 55*31*41.5/12800 |
| Шаг контактов, мм | 2,54 |
| Ширина, мм | 25,38 |
