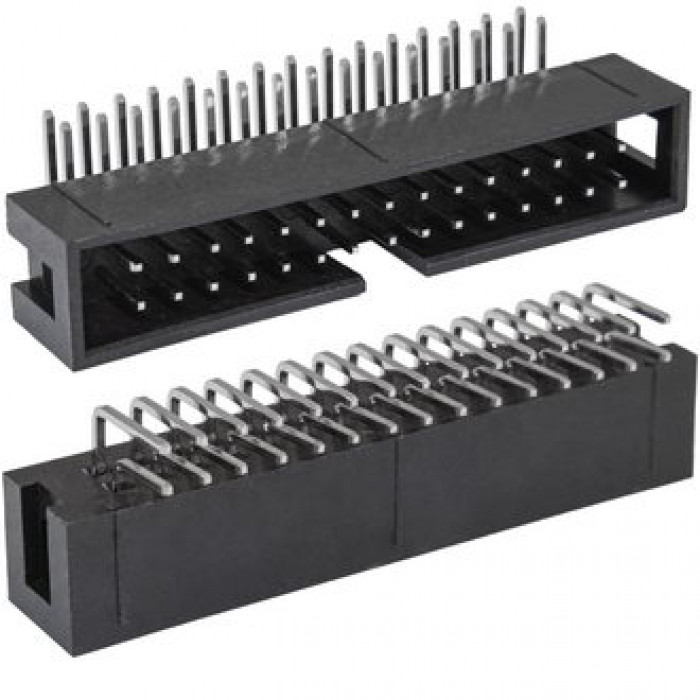

BH-30R (IDC-30MR)
Разъем IDC представляет собой основной и единственный тип неразъемного соединения в СКС. Изделие обеспечивает надежный контакт с низким сопротивлением за счет прокалывания проводника. Используется для широкого ряда кабельных соединений дюймового и метрического стандартов, уменьшает время сборки, защищает контакты и обеспечивает точное выравнивание.
| Техническая информация | |
| Вес брутто | 4.55 |
| Высота, мм | 8,7 (корпус) |
| Глубина, мм | 8,8 (корпус); 13,2 (полная) |
| Диапазон рабочих температур, °C | -40…+105 |
| Диэлектрическая прочность, В | 1000 (50 Гц, 1 мин.) |
| Количество контактов | 30 (15 x 2) |
| Контактное сопротивление, мОм, не более | 20 |
| Материал контакта | латунь c покрытием |
| Материал корпуса | PBT (UL94V-0) |
| Номинальный ток, А | 3 |
| Сопротивление изоляции, МОм, не менее | 1000 |
| Способ монтажа | монтаж на плату - пайка |
| Тип разъёма | разъем (вилка M) серии BH угловой (R) |
| Транспортная упаковка: размер/кол-во | 55*31*41.5/2000 |
| Шаг контактов, мм | 2,54 |
| Ширина, мм | 45,7 |
