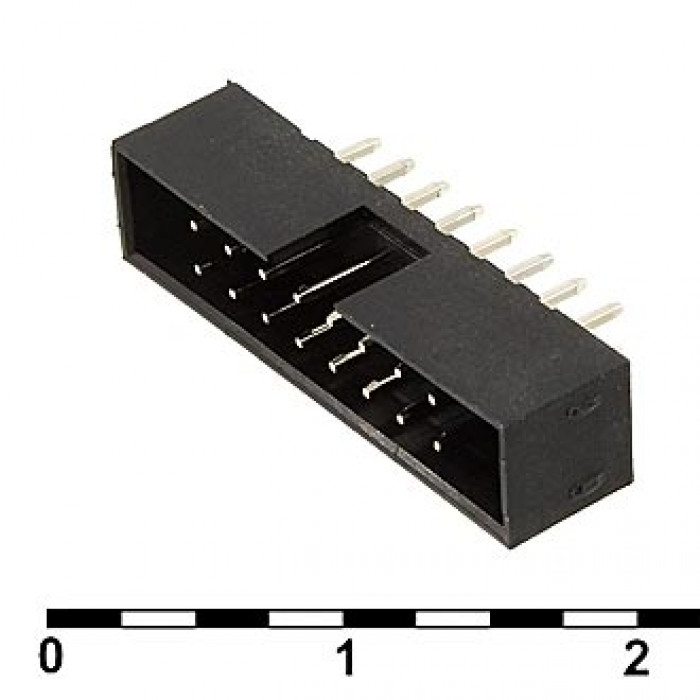

BH2-16(IDC2-16MS)pitch 2.00 mm
Разъем IDC представляет собой основной и единственный тип неразъемного соединения в СКС. Изделие обеспечивает надежный контакт с низким сопротивлением за счет прокалывания проводника. Используется для широкого ряда кабельных соединений дюймового и метрического стандартов, уменьшает время сборки, защищает контакты и обеспечивает точное выравнивание.
| Техническая информация | |
| Вес брутто | 0.97 |
| Высота, мм | 5,6 (корпус) + 2,8 |
| Глубина, мм | 5,6 |
| Диапазон рабочих температур, °C | 0…+85 |
| Диэлектрическая прочность, В | 1000 (50 Гц, 1 мин.) |
| Количество контактов | 16 (8 x 2) |
| Контактное сопротивление, мОм, не более | 20 |
| Материал корпуса | PBT армированный (UL 94 V-0) |
| Номинальный ток, А | 3 |
| Сопротивление изоляции, МОм, не менее | 1000 |
| Способ монтажа | монтаж на плату - пайка |
| Тип разъёма | IDC-разъем серии BH2, (М) - вилка прямая |
| Транспортная упаковка: размер/кол-во | 58*48.5*26/3000 |
| Шаг контактов, мм | 2,0 |
| Ширина, мм | 23,3 |
