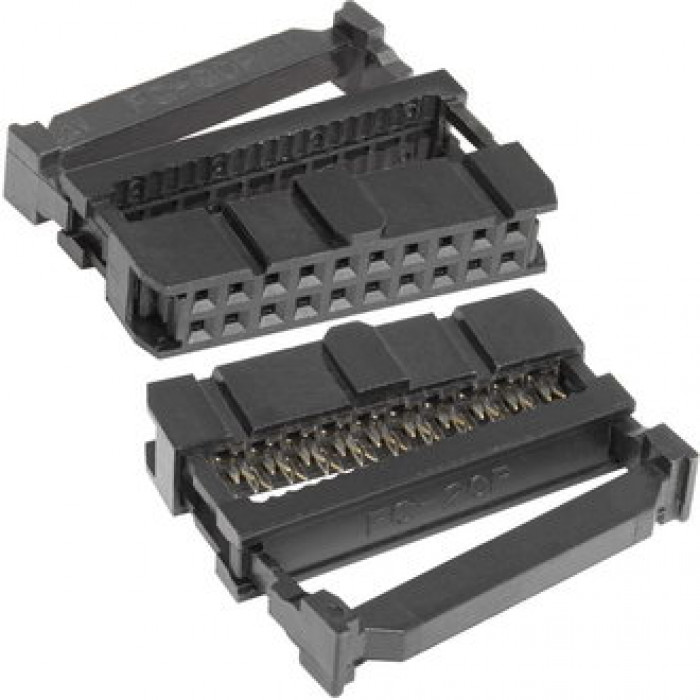

IDC-20F
Разъем IDC представляет собой основной и единственный тип неразъемного соединения в СКС. Изделие обеспечивает надежный контакт с низким сопротивлением за счет прокалывания проводника. Используется для широкого ряда кабельных соединений дюймового и метрического стандартов, уменьшает время сборки, защищает контакты и обеспечивает точное выравнивание.
| Техническая информация | |
| Вес брутто | 3.62 |
| Высота, мм | 6,9 |
| Глубина, мм | 7,0 корпус (врезная часть) |
| Диапазон рабочих температур, °C | -45…+105 |
| Диэлектрическая прочность, В | 500 (50 Гц, 1 мин.) |
| Количество контактов | 20 (10 x 2) |
| Контактное сопротивление, мОм, не более | 20 |
| Материал контакта | латунь или фосфористая бронза |
| Материал корпуса | GF-PBT (UL94V-0) |
| Сопротивление изоляции, МОм, не менее | 1000 |
| Способ монтажа | монтаж на плоский кабель |
| Тип разъёма | F - розетка с врезным контактом IDC |
| Транспортная упаковка: размер/кол-во | 48*32*27/3024 |
| Шаг контактов, мм | 2,54 |
| Ширина, мм | 30,0 (30,1) |
