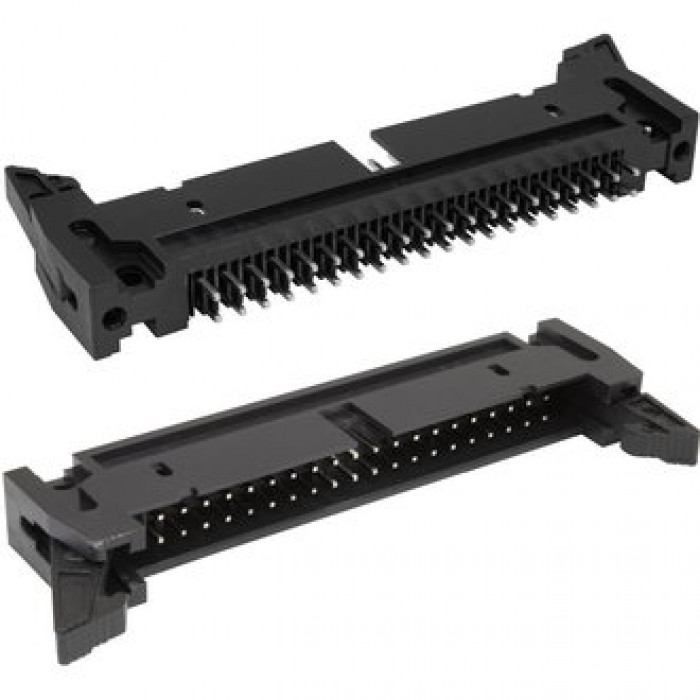

SCM-40 / IDCC-40MS
Разъем IDC представляет собой основной и единственный тип неразъемного соединения в СКС. Изделие обеспечивает надежный контакт с низким сопротивлением за счет прокалывания проводника. Используется для широкого ряда кабельных соединений дюймового и метрического стандартов, уменьшает время сборки, защищает контакты и обеспечивает точное выравнивание.
| Техническая информация | |
| Вес брутто | 11.69 |
| Высота, мм | 8,45 |
| Глубина, мм | 13,1 (корпус); 28+3,8 (полная) |
| Диапазон рабочих температур, °C | 0…+85 |
| Диэлектрическая прочность, В | 1000 (50 Гц, 1 мин.) |
| Количество контактов | 40 (20 x 2) |
| Контактное сопротивление, мОм, не более | 20 |
| Материал корпуса | PBT (UL 94 V-0) |
| Номинальный ток, А | 3 |
| Сопротивление изоляции, МОм, не менее | 1000 |
| Способ монтажа | монтаж на плату - пайка |
| Тип разъёма | IDC-разъем серии SCM, (М) - вилка прямая |
| Транспортная упаковка: размер/кол-во | 53.5*50*40/240 |
| Шаг контактов, мм | 2,54 |
| Ширина, мм | 70,1 |
