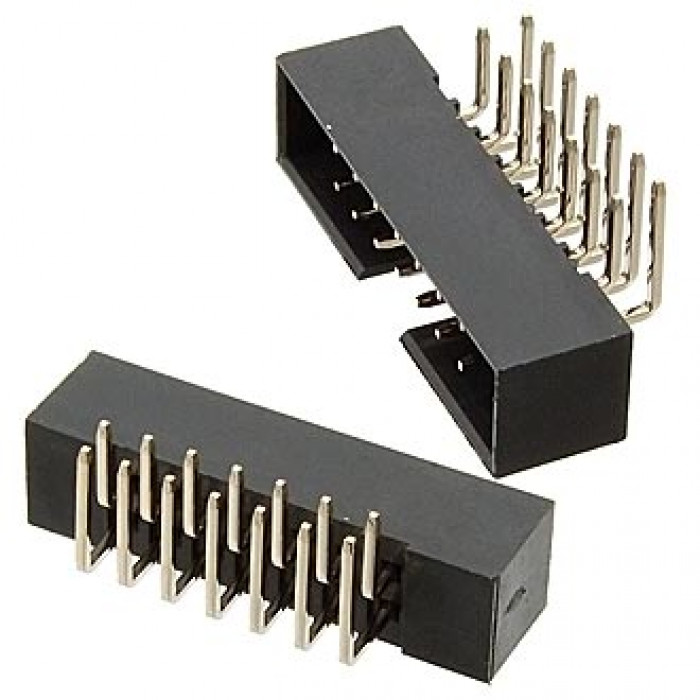

BH2-14R pitch 2.00 mm
Разъем IDC представляет собой основной и единственный тип неразъемного соединения в СКС. Изделие обеспечивает надежный контакт с низким сопротивлением за счет прокалывания проводника. Используется для широкого ряда кабельных соединений дюймового и метрического стандартов, уменьшает время сборки, защищает контакты и обеспечивает точное выравнивание.
| Техническая информация | |
| Вес брутто | 1.03 |
| Высота, мм | 5,6 (корпус) + 2,9 |
| Глубина, мм | 5,7 (корпус) |
| Диапазон рабочих температур, °C | -55 …+105 |
| Диэлектрическая прочность, В | 500 (50 Гц, 1 мин.) |
| Количество контактов | 14 (2 x 7) |
| Контактное сопротивление, мОм, не более | 30 |
| Материал корпуса | PBT армированный (UL 94 V-0) |
| Сопротивление изоляции, МОм, не менее | 1000 |
| Способ монтажа | монтаж на плату - пайка |
| Тип разъёма | М - вилка, тип R |
| Транспортная упаковка: размер/кол-во | 42*28*18.5/2000 |
| Шаг контактов, мм | 2,0 |
| Ширина, мм | 21,2 |
