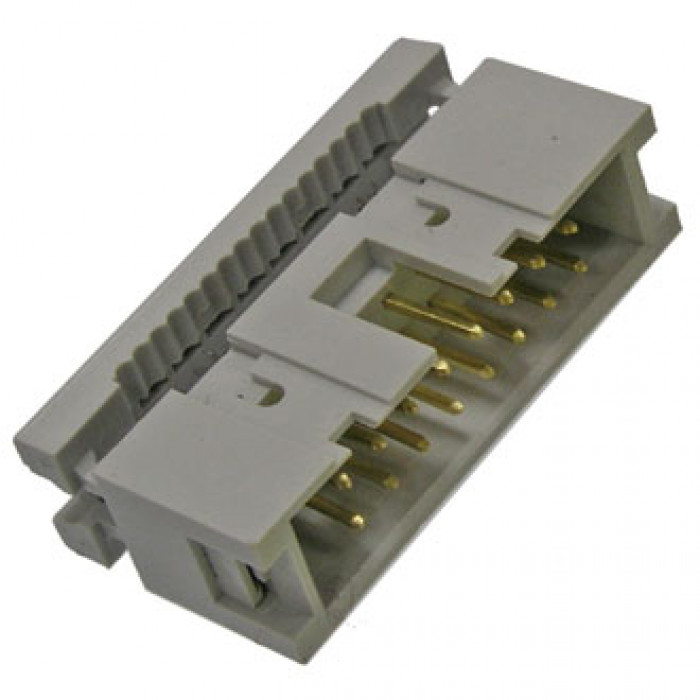

IDM-16
Разъем IDC представляет собой основной и единственный тип неразъемного соединения в СКС. Изделие обеспечивает надежный контакт с низким сопротивлением за счет прокалывания проводника. Используется для широкого ряда кабельных соединений дюймового и метрического стандартов, уменьшает время сборки, защищает контакты и обеспечивает точное выравнивание.
| Техническая информация | |
| Вес брутто | 4.17 |
| Высота, мм | 8,3 |
| Глубина, мм | 10,0 корпус |
| Диапазон рабочих температур, °C | -40…+105 |
| Диэлектрическая прочность, В | 500 (50 Гц, 1 мин.) |
| Количество контактов | 16 (8 x 2) с шагом 2,54 |
| Контактное сопротивление, мОм, не более | 15 |
| Материал контакта | контакты - латунь |
| Материал корпуса | GF-PBT UL94V-0, серый |
| Номинальный ток, А | 1 |
| Сопротивление изоляции, МОм, не менее | 1000 |
| Способ монтажа | монтаж на плоский кабель |
| Тип разъёма | М - вилка с врезным контактом IDC |
| Транспортная упаковка: размер/кол-во | 48*32*27/1770 |
| Ширина, мм | 30,57 |
