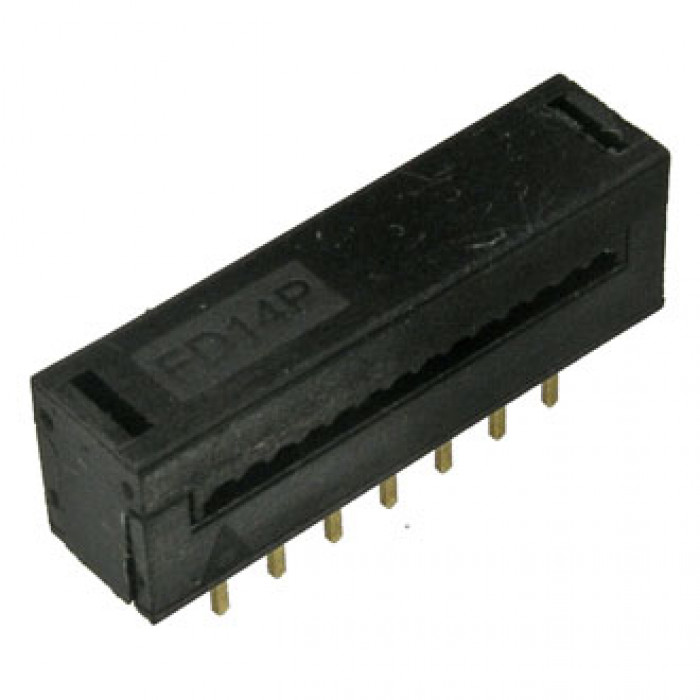

FDC-14
Разъем IDC представляет собой основной и единственный тип неразъемного соединения в СКС. Изделие обеспечивает надежный контакт с низким сопротивлением за счет прокалывания проводника. Используется для широкого ряда кабельных соединений дюймового и метрического стандартов, уменьшает время сборки, защищает контакты и обеспечивает точное выравнивание.
| Техническая информация | |
| Вес брутто | 1.95 |
| Высота, мм | 10,90: 7,40 (корпус) + 3,50 |
| Глубина, мм | 6 |
| Диапазон рабочих температур, °C | 0…+85 |
| Диэлектрическая прочность, В | 500 (50 Гц, 1 мин.) |
| Количество контактов | 14 (2 x 7) |
| Контактное сопротивление, мОм, не более | 20 |
| Материал корпуса | термопластик (UL 94 V-0) |
| Сопротивление изоляции, МОм, не менее | 1000 |
| Способ монтажа | шлейф - врезка; монтаж на плату - пайка |
| Тип разъёма | IDC |
| Транспортная упаковка: размер/кол-во | 48*32*27/5184 |
| Шаг контактов, мм | 2,54 |
| Ширина, мм | 22,82 |
