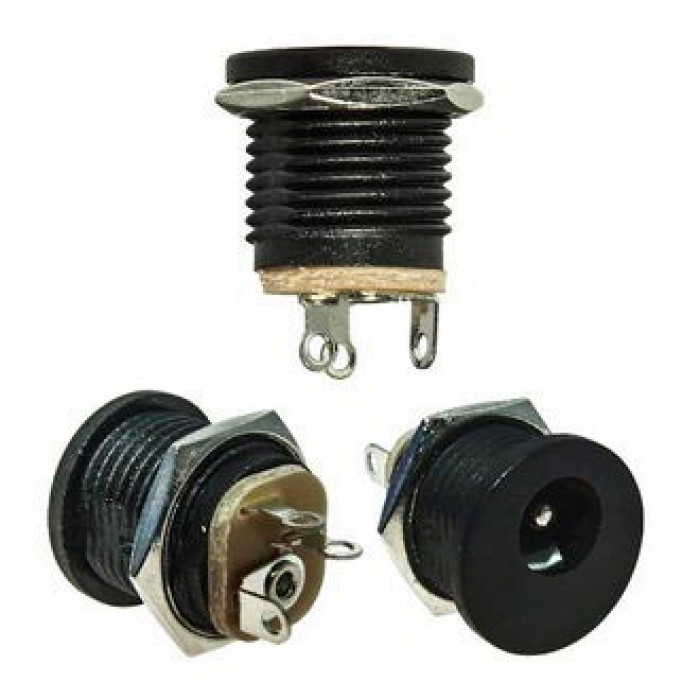

TC-022 2.0mm
Разъем питания штырьковый используется для подключения выносных блоков питания к различным устройствам: электронные медицинские приборы, настольные вентиляторы и лампы, зарядные устройства, портативные акустические системы. В сборе такой разъем состоит из штекера и гнезда. Непосредственно штекер включает в себя две части: пластмассовый корпус и цилиндрический контакт с парой выводов для припаивания провода, идущего от блока питания. Выводы для крепления провода могут быть выполнены не только под пайку, но и в виде клеммной колодки.
| Техническая информация | |
| Вес брутто | 2.37 |
| Глубина | 13,7 (корпус) мм |
| Диаметр корпуса, мм | 13,8 (14max) |
| Диапазон рабочих температур, °C | -20…+70 |
| Диэлектрическая прочность, В | 500 (50 Гц, 1 мин.) |
| Количество циклов коммутации (электро), не менее | 5000 |
| Контактное сопротивление, мОм, не более | 30 |
| Материал корпуса | GF - Nilon-66 или замена |
| Номинальное напряжение, В | 30 (DC) |
| Номинальный ток, А | 0,5 |
| Размер установочного отверстия, мм | Ф12 с лысками |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) |
| Тип | Разъем штырьковый низковольтный - вилка, монтаж на панель |
| Транспортная упаковка: размер/кол-во | 38.5*35*36.5/8000 |
| Характеристика | Ф центрального контакта -2,0 мм; Ф гнезда 6,3 мм, резьба М12 |
