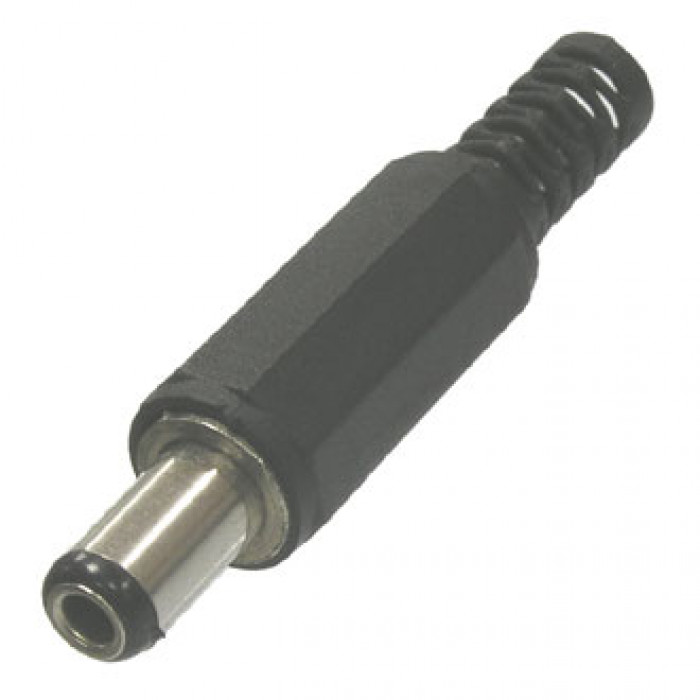

SZC-0028a / 5.5*2.1
Разъем питания штырьковый используется для подключения выносных блоков питания к различным устройствам: электронные медицинские приборы, настольные вентиляторы и лампы, зарядные устройства, портативные акустические системы. В сборе такой разъем состоит из штекера и гнезда. Непосредственно штекер включает в себя две части: пластмассовый корпус и цилиндрический контакт с парой выводов для припаивания провода, идущего от блока питания. Выводы для крепления провода могут быть выполнены не только под пайку, но и в виде клеммной колодки.
| Техническая информация | |
| Вес брутто | 1.94 |
| Высота | 9,2 (9,3) мм |
| Глубина | 45 (46) мм |
| Диапазон рабочих температур, °C | -20…+70 |
| Диэлектрическая прочность, В | 500 (50 Гц, 1 мин.) |
| Длина | контактной части (с изолятором) - 9,0* мм |
| Количество циклов коммутации (электро), не менее | 5000 |
| Контактное сопротивление, мОм, не более | 30 |
| Максимальный ток, А | 0,3 |
| Материал корпуса | PA66 UL94V-0 |
| Номинальное напряжение, В | 30 (DC) |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) |
| Тип | Разъем питания штырьковый (F - кабельная сторона) |
| Транспортная упаковка: размер/кол-во | 48*32*22.5/4000 |
| Характеристика | диаметр контакта - внешний/ внутренний - 5,5/ 2,1 мм |
