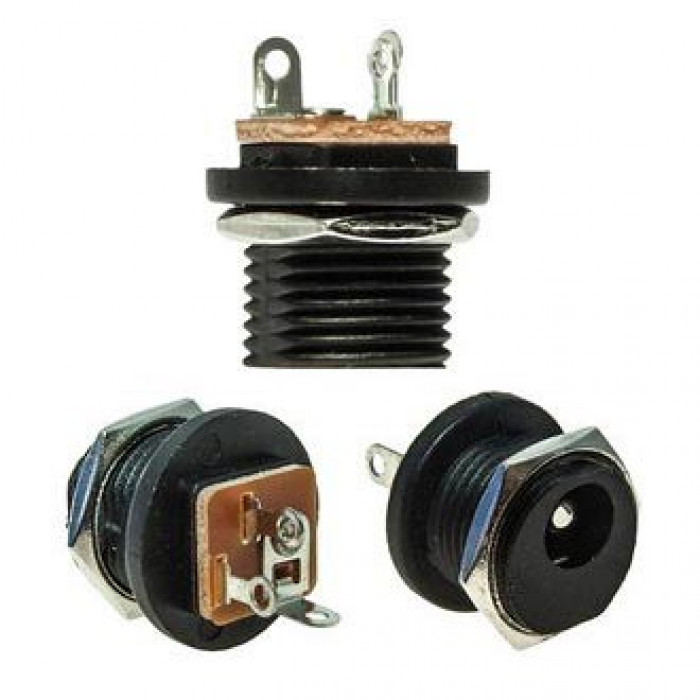

TC-021 2.4mm
Разъем питания штырьковый используется для подключения выносных блоков питания к различным устройствам: электронные медицинские приборы, настольные вентиляторы и лампы, зарядные устройства, портативные акустические системы. В сборе такой разъем состоит из штекера и гнезда. Непосредственно штекер включает в себя две части: пластмассовый корпус и цилиндрический контакт с парой выводов для припаивания провода, идущего от блока питания. Выводы для крепления провода могут быть выполнены не только под пайку, но и в виде клеммной колодки.
| Техническая информация | |
| Вес брутто | 2.98 |
| Глубина | 13,5 (корпус) мм |
| Диаметр корпуса, мм | 15,7 (16max) |
| Диапазон рабочих температур, °C | -20…+70 |
| Количество циклов коммутации (электро), не менее | 5000 |
| Максимальный ток, А | 2 |
| Материал корпуса | GF - Nilon-66 или замена |
| Номинальное напряжение, В | 30 (DC) |
| Размер установочного отверстия, мм | Ф12 с лысками, крепежная гайка снаружи |
| Тип | Разъем штырьковый низковольтный - вилка, монтаж на панель |
| Транспортная упаковка: размер/кол-во | 42*28*18.5/2000 |
| Характеристика | Ф центрального контакта -2,4 мм; Ф гнезда 5,8 мм, резьба М12 |
