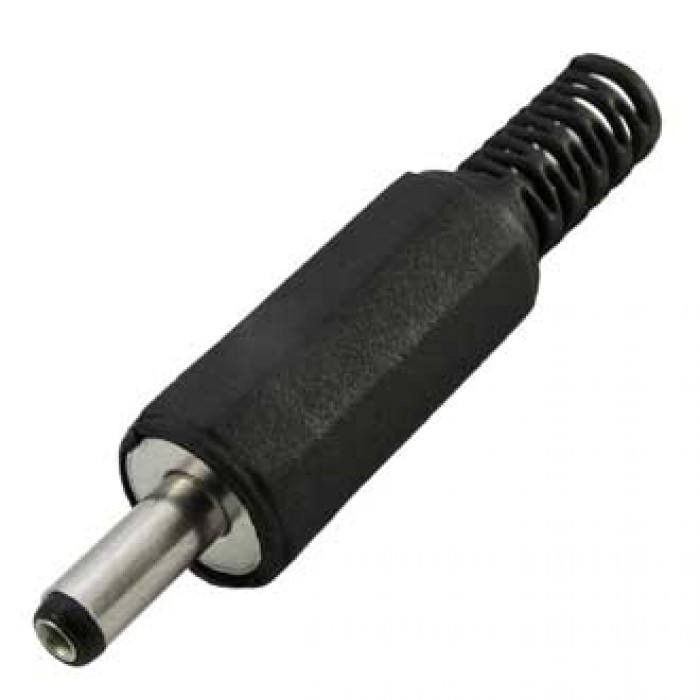

SZC-0026c / 3.5*1.4 mm
Разъем питания штырьковый используется для подключения выносных блоков питания к различным устройствам: электронные медицинские приборы, настольные вентиляторы и лампы, зарядные устройства, портативные акустические системы. В сборе такой разъем состоит из штекера и гнезда. Непосредственно штекер включает в себя две части: пластмассовый корпус и цилиндрический контакт с парой выводов для припаивания провода, идущего от блока питания. Выводы для крепления провода могут быть выполнены не только под пайку, но и в виде клеммной колодки.
| Техническая информация | |
| Вес брутто | 1.79 |
| Глубина | 34,3 (изолятор); 43,9 (полная) мм |
| Диапазон рабочих температур, °C | -30…+70 |
| Диэлектрическая прочность, В | 500 (50 Гц, 1 мин.) |
| Количество циклов коммутации (электро), не менее | 5000 |
| Контактное сопротивление, мОм, не более | 30 |
| Материал корпуса | PA66 UL94V-0 |
| Номинальное напряжение, В | 20 (DC) |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) |
| Тип | Разъем питания штырьковый (F - кабельная сторона) |
| Транспортная упаковка: размер/кол-во | 48*32*27/5000 |
| Характеристика | диаметр контакта - внешний/ внутренний - 3,5/ 1,4; L - 9 мм |
| Ширина | по изолятору - 9,3 мм |
