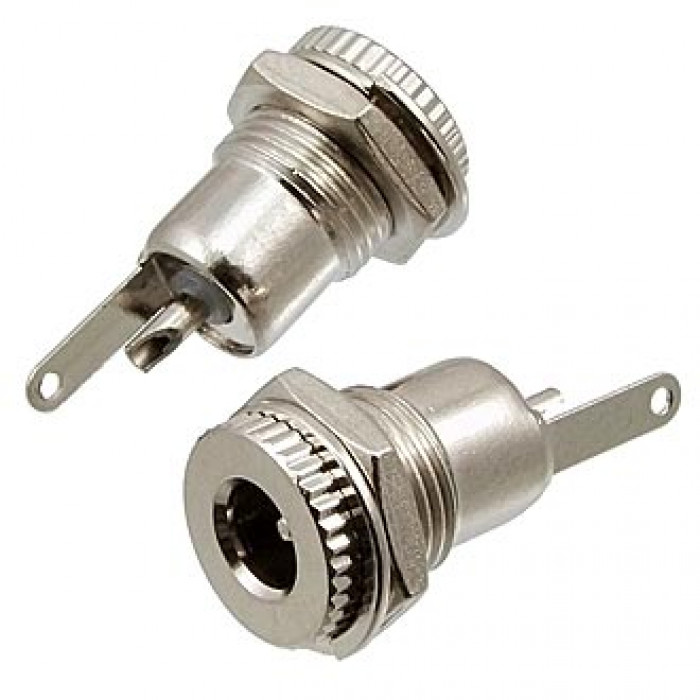

TC 5.5x2.5mm metal
Разъем питания штырьковый используется для подключения выносных блоков питания к различным устройствам: электронные медицинские приборы, настольные вентиляторы и лампы, зарядные устройства, портативные акустические системы. В сборе такой разъем состоит из штекера и гнезда. Непосредственно штекер включает в себя две части: пластмассовый корпус и цилиндрический контакт с парой выводов для припаивания провода, идущего от блока питания. Выводы для крепления провода могут быть выполнены не только под пайку, но и в виде клеммной колодки.
| Техническая информация | |
| Вес брутто | 7.42 |
| Глубина | 16,5 (корпус); 27 (полная) мм |
| Диаметр корпуса, мм | 12,5 |
| Диапазон рабочих температур, °C | -35 …+85 |
| Диэлектрическая прочность, В | 500 (50 Гц, 1 мин.) |
| Контактное сопротивление, мОм, не более | 20 |
| Материал корпуса | металл |
| Номинальное напряжение, В | 5…24 (DC) |
| Номинальный ток, А | 2 |
| Размер установочного отверстия, мм | Ф10 |
| Сопротивление изоляции, МОм, не менее | 100 |
| Тип | Разъем штырьковый низковольтный блочный |
| Транспортная упаковка: размер/кол-во | 42*28*18.5/3000 |
| Характеристика | Ф центрального контакта -2,5 мм; Ф гнезда 5,5 мм, резьба М10 |
