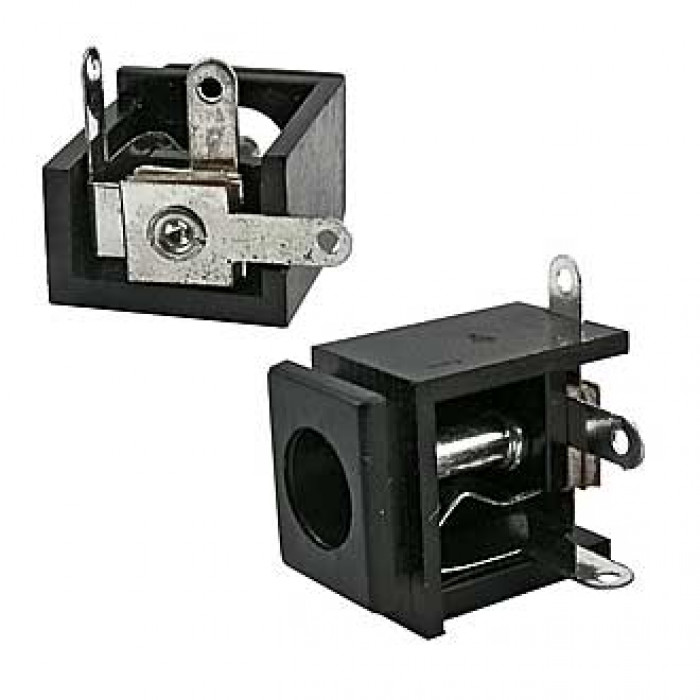

DC-009 2.4mm
Разъем питания штырьковый используется для подключения выносных блоков питания к различным устройствам: электронные медицинские приборы, настольные вентиляторы и лампы, зарядные устройства, портативные акустические системы. В сборе такой разъем состоит из штекера и гнезда. Непосредственно штекер включает в себя две части: пластмассовый корпус и цилиндрический контакт с парой выводов для припаивания провода, идущего от блока питания. Выводы для крепления провода могут быть выполнены не только под пайку, но и в виде клеммной колодки.
| Техническая информация | |
| Вес брутто | 1.77 |
| Высота | 12,5 (корпус) мм |
| Глубина | 15,5 мм |
| Диапазон рабочих температур, °C | -30…+85 |
| Диэлектрическая прочность, В | 500 (50 Гц, 1 мин.) |
| Количество циклов коммутации (электро), не менее | 5000 |
| Контактное сопротивление, мОм, не более | 50 |
| Максимальный ток, А | 0,5 |
| Номинальное напряжение, В | 30 (AC) |
| Сопротивление изоляции, МОм, не менее | 100 |
| Тип | Разъем штырьковый низковольтный - вилка, монтаж на панель |
| Транспортная упаковка: размер/кол-во | 45*30*25/10000 |
| Характеристика | Ф центрального контакта - 2,4; внутренний диаметр - 5,8 мм мм |
| Ширина | 9,1 (корпус) мм |
