AC-028

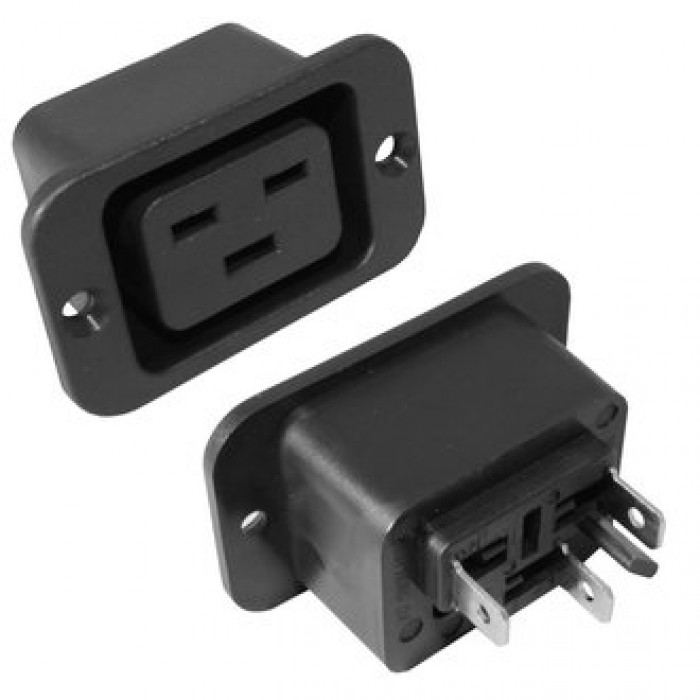

Гнездо панельное 3-х полюсное серии AC-0XX с фланцами RUICHI AC-028 предназначено для установки на корпуса электро, радиотехнических и телекоммуникационных устройств для обеспечения быстрого и безопасного их подключения к сети питания переменного тока через кабели c соответствующими разъемами. Типовой ряд панельных разъемов включает в себя одиночные штекеры и гнезда, групповые, состоящие из 2-х и более однотипных разъемов, комбинированные, в которых присутствуют дополнительные элементы: выключатели, предохранители и т.п. Крепление панельных разъемов к корпусам изделий может выполняться с помощью защелок, являющихся часть конструктива разъемов или с помощью винтов через крепежные отверстия фланцев разъемов.
| Техническая информация | |
| Вес брутто | 26.75 |
| Высота, мм | 34* |
| Глубина, мм | 28* (корпус); 35,4* (полная) |
| Диэлектрическая прочность, В | 2000 (50 Гц / 1 мин.) |
| Количество контактов | 3 |
| Материал корпуса | термопластик UL94V-0 |
| Межосевое расстояние, мм | 45 |
| Номинальное напряжение, В | 250 |
| Номинальный ток, А | 16 |
| Примечание | * - указанные размеры справочные, возможны варианты конструкции |
| Размер установочного отверстия, мм | 29,5 x 37,6 |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) |
| Способ монтажа | на панель, крепление корпуса винтовое; пайка/ ножевые клеммы |
| Температура окружающей среды при эксплуатации, °C | -25…+70 |
| Тип | Розетка блочная 3-полюсная |
| Тип разъёма | C19 |
| Транспортная упаковка: размер/кол-во | 45*30*23/200 |
| Цвет | черный |
| Ширина, мм | 54* |
