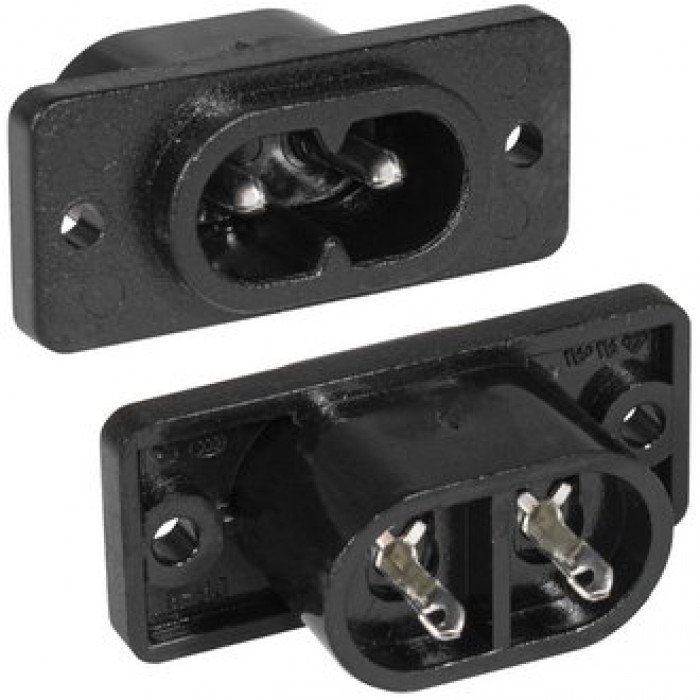

AC-034
Штеккер панельный 2-х полюсный серии AC-03X с фланцами RUICHI AC-034 предназначен для установки на корпуса электро, радиотехнических и телекоммуникационных устройств для обеспечения быстрого и безопасного их подключения к сети питания переменного тока через кабели c соответствующими разъемами. Типовой ряд панельных разъемов включает в себя одиночные штекеры и гнезда, групповые, состоящие из 2-х и более однотипных разъемов, комбинированные, в которых присутствуют дополнительные элементы: выключатели, предохранители и т.п. Крепление панельных разъемов к корпусам изделий может выполняться с помощью защелок, являющихся часть конструктива разъемов или с помощью винтов через крепежные отверстия фланцев разъемов.
| Техническая информация | |
| Вес брутто | 3.78 |
| Высота, мм | 14,6 |
| Глубина, мм | 16,6 |
| Диэлектрическая прочность, В | 3000 (50 Гц / 1 мин.) |
| Количество контактов | 2 |
| Количество циклов коммутации (электро), не менее | 10000 |
| Контактное сопротивление, мОм, не более | 20 |
| Материал корпуса | пластик |
| Номинальное напряжение, В | 250 |
| Номинальный ток, А | 10 |
| Примечание | IEC 60320 (C8) |
| Сопротивление изоляции, МОм, не менее | 500 (при Uисп.dc=500 В) |
| Способ монтажа | на панель, крепление корпуса винтовое; пайка |
| Температура окружающей среды при эксплуатации, °C | -25…+70 |
| Тип | Вилка блочная 2-полюсная |
| Тип разъёма | C8 |
| Транспортная упаковка: размер/кол-во | 48*32*22.5/2500 |
| Цвет | черный |
| Ширина, мм | 34,2 |
