AC-032

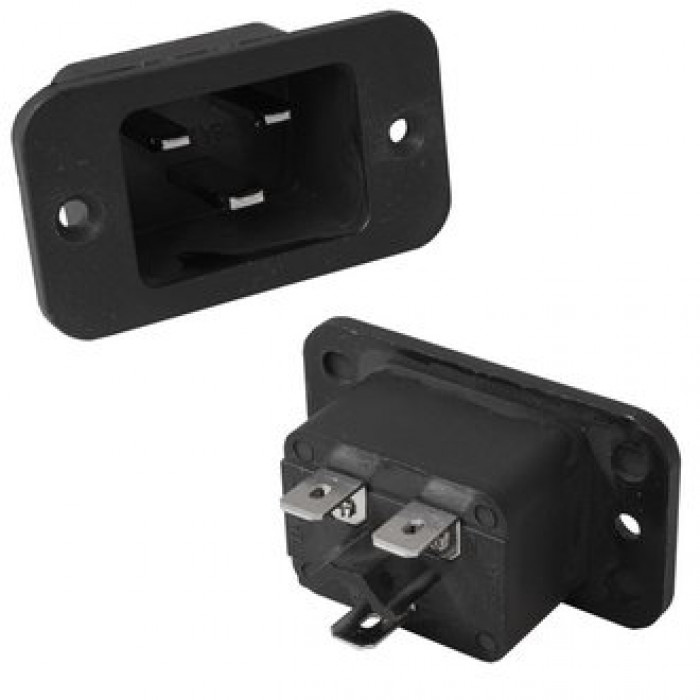

Штеккер панельный 3-х полюсный серии AC-0XX с фланцами RUICHI AC-032 предназначен для установки на корпуса электро, радиотехнических и телекоммуникационных устройств для обеспечения быстрого и безопасного их подключения к сети питания переменного тока через кабели c соответствующими разъемами. Типовой ряд панельных разъемов включает в себя одиночные штекеры и гнезда, групповые, состоящие из 2-х и более однотипных разъемов, комбинированные, в которых присутствуют дополнительные элементы: выключатели, предохранители и т.п. Крепление панельных разъемов к корпусам изделий может выполняться с помощью защелок, являющихся часть конструктива разъемов или с помощью винтов через крепежные отверстия фланцев разъемов.
| Техническая информация | |
| Вес брутто | 19.15 |
| Высота, мм | 29,6 |
| Глубина, мм | 31,8 (полная) |
| Диэлектрическая прочность, В | 2000 (50 Гц / 1 мин.) |
| Количество контактов | 3 |
| Количество циклов коммутации (электро), не менее | 10000 |
| Материал корпуса | пластик (UL94V-0~2), черный |
| Межосевое расстояние, мм | 42 |
| Номинальное напряжение, В | 250 |
| Номинальный ток, А | 16 |
| Примечание | IEC 60320 (C20) |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) |
| Способ монтажа | на панель, крепление корпуса винтовое; пайка/ ножевые клеммы |
| Температура окружающей среды при эксплуатации, °C | -25…+70 |
| Тип | Вилка блочная 3-полюсная |
| Тип разъёма | C20 |
| Транспортная упаковка: размер/кол-во | 48*45*39/1000 |
| Цвет | черный |
| Ширина, мм | 52,7 |
