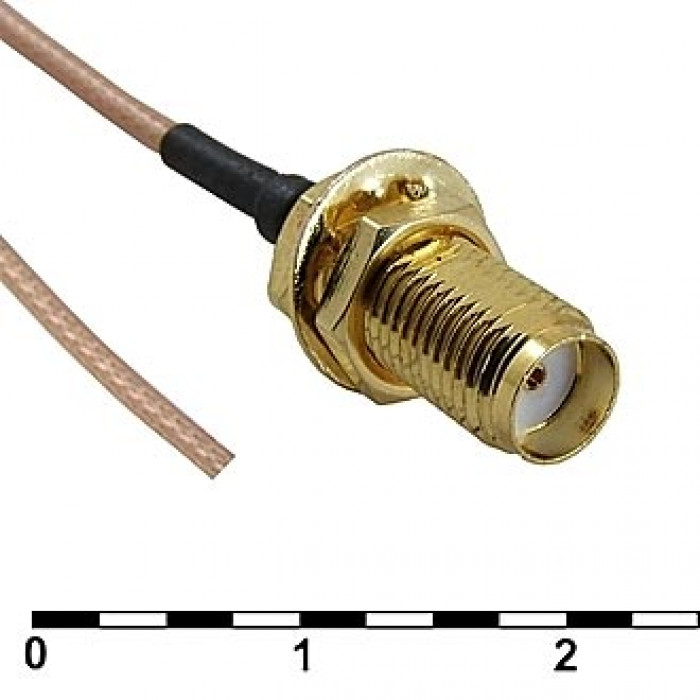

END/SMA-J 13CM
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
| Техническая информация | |
| Вес брутто | 3.93 |
| Волновое сопротивление, Ом | 50 |
| Диаметр кабеля, мм | 1,8 |
| Диапазон рабочих температур, °C | -65 …+165 |
| Диапазон рабочих частот, ГГц | до 6 |
| Длина кабеля, мм | 130 ± 3 |
| Количество соединений/ разъединений, циклов, не менее | 500 |
| Коэффициент стоячей волны | КСВ (VSWR) - 2,0 |
| Материал оболочки кабеля | фторопласт |
| Описание | Переходник антенный - кабельная сборка |
| Размер установочного отверстия, мм | Ф6,5 |
| Резьба | 1/4-36UNS-2A |
| Сопротивление изоляции, МОм, не менее | 500 |
| Способ монтажа | крепление на панель, фиксация: гайка, стопорное кольцо |
| Тип кабеля | RG178 |
| Тип разъёма | SMA-J (розетка)/ вторая сторона неоконцована |
| Транспортная упаковка: размер/кол-во | 28.5*21*19/2000 |
