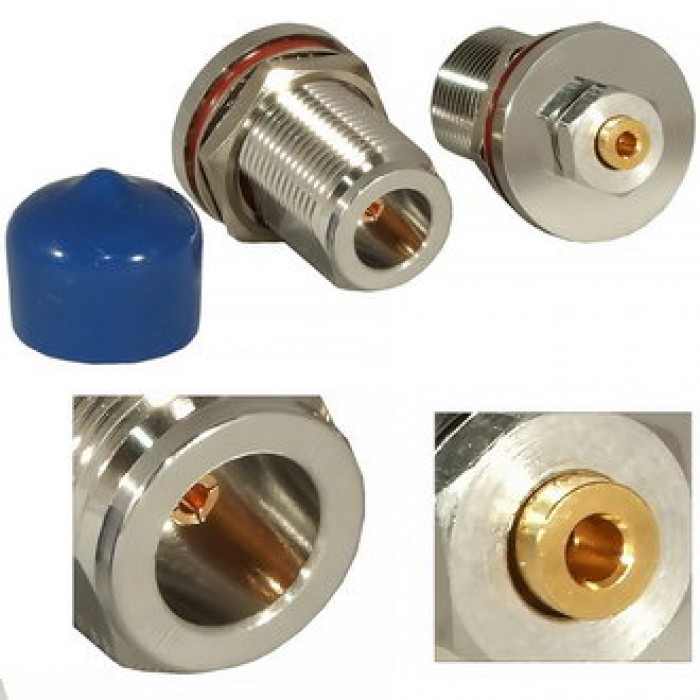

N-F137Q
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
| Техническая информация | |
| Вес брутто | 39.50 |
| Волновое сопротивление, Ом | 50 |
| Глубина, мм | 29,9 |
| Диаметр корпуса, мм | 20,6 |
| Диапазон рабочих температур, °C | -45…+85 |
| Диапазон рабочих частот, ГГц | до 18 |
| Коэффициент стоячей волны | КСВн - 1,30/ до 18 ГГц |
| Материал изолятора | тефлон |
| Материал контакта | центральный контакт - бронза с золотым покрытием |
| Материал корпуса | латунь |
| Размер установочного отверстия, мм | Ф16 (min), профиль под 2-ю фаску (см. Приложение) |
| Способ монтажа | на панель, корпус - клемма "О"-типа, центральный контакт - пайка под жилу Ф2,2 мм (max) |
| Тип кабеля | RG405; SF-086 и аналоги |
| Тип разъёма | Разъем высокочастотный серии N, розетка (F) |
| Транспортная упаковка: размер/кол-во | 42*28*18.5/500 |
