N-P245
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
| Техническая информация | |
| Вес брутто | 16.65 |
| Вес, г | 17 |
| Волновое сопротивление, Ом | 50 |
| Высота, мм | 17,5 |
| Глубина, мм | 29,8 |
| Диапазон рабочих температур, °C | -55…+125 °С |
| Диапазон рабочих частот, ГГц | до 11 |
| Диэлектрическая прочность, В | 1500 |
| Контактное сопротивление, мОм, не более | центральный контакт - 1; контакт корпуса - 0,2 |
| Материал изолятора | тефлон |
| Материал контакта | центральный контакт - бронза с золотым покрытием |
| Материал корпуса | латунь |
| Сопротивление изоляции, МОм, не менее | 5000 |
| Способ монтажа | фланцевое крепление на панель, центральный контакт - пайка |

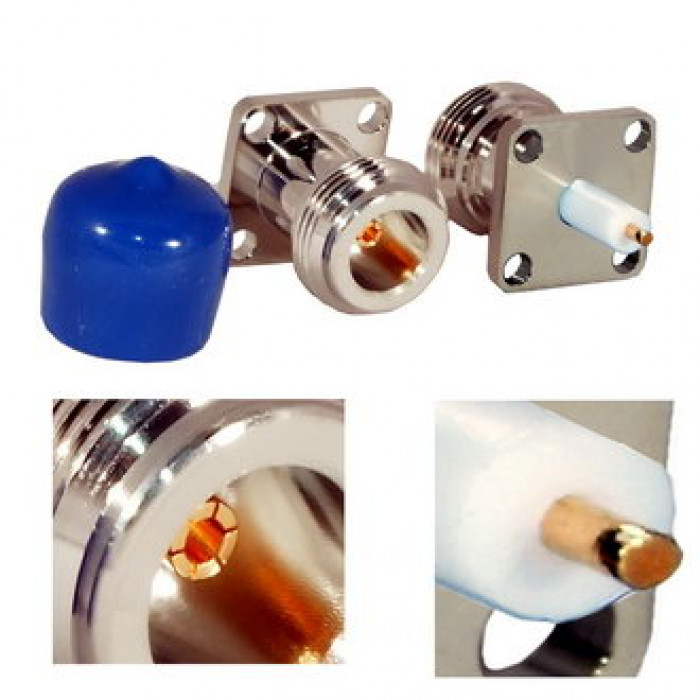

| Тип разъёма | разъем высокочастотный серии N с фланцем, розетка (F) |
| Транспортная упаковка: размер/кол-во | 28.5*27*17.5/1000 |
| Ширина, мм | 17,5 |
