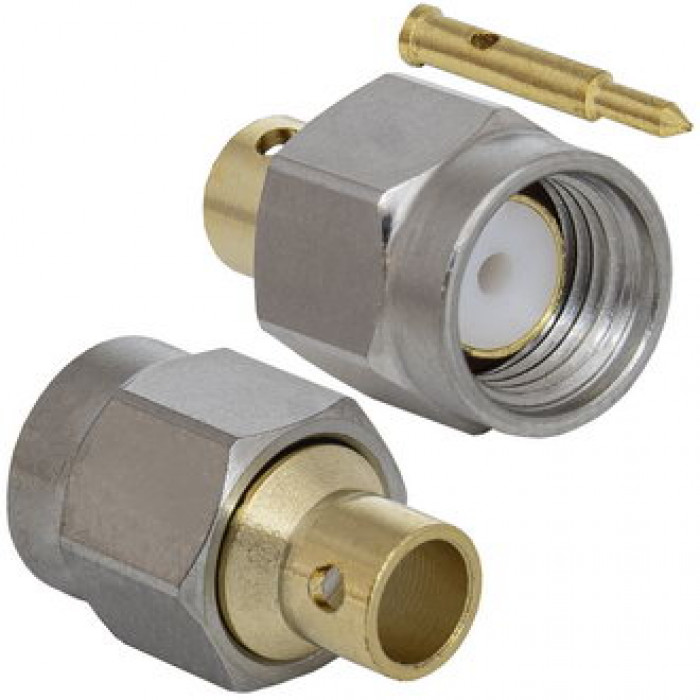

S-M015R
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
| Техническая информация | |
| Вес брутто | 2.50 |
| Волновое сопротивление, Ом | 50 |
| Диапазон рабочих температур, °C | -45…+85 |
| Диапазон рабочих частот, ГГц | до 18 |
| Диэлектрическая прочность, В | 1000 |
| Контактное сопротивление, мОм, не более | центральный контакт - 3; контакт корпуса - 2 |
| Коэффициент стоячей волны | КСВН 1.30:1 |
| Материал изолятора | тефлон |
| Материал контакта | центральный контакт - сплав меди с золотым покрытием |
| Материал корпуса | никелированная латунь |
| Сопротивление изоляции, МОм, не менее | 5000 |
| Способ монтажа | на кабель типа RG405; SF-086 и подобные |
| Тип разъёма | Разъем высокочастотный серии SMA, вилка (M) |
| Транспортная упаковка: размер/кол-во | 32*24*21/300 |
