25-P012W

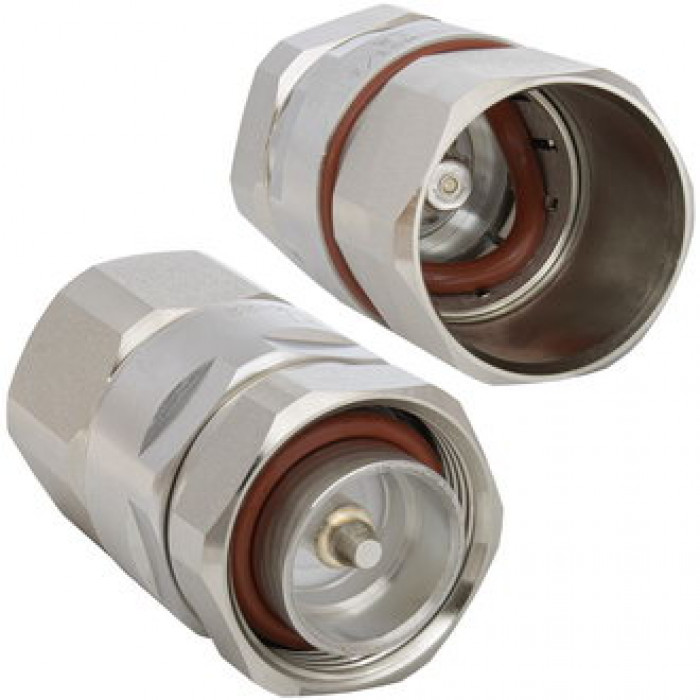

Высокочастотный разъем 7/16 DIN (вилка) RUICHI 25-P012W, 7.5 ГГц, 50 Ом, IP68, -40...+85 °C, монтаж на кабель, тип кабеля РК 50-22-37, корпус/контакт латунь – это коаксиальный коннектор большого размера с резьбовым соединением. Обозначение 7/16 происходит от метрических размеров рабочей поверхности контактов соединителя: 7 мм наружного диаметра внутреннего контакта и 16 мм внутреннего диаметра внешнего контакта.
Данный разъем отличается повышенной прочностью, устойчивостью к внешним воздействиям и обладает высокой степенью IP. Применяется в системах с высокими уровнями мощности (базовые станции систем мобильной радиосвязи). Выпускается с импедансом 50 Ом и обладает низким уровнем (-125 dBc) интермодуляционных искажений (PIMD) в диапазоне до 7.5 ГГц.
| Техническая информация | |
| Вес брутто | 137.50 |
| Волновое сопротивление, Ом | 50 |
| Глубина, мм | 52.7 |
| Диапазон рабочих температур, °C | -40…+85 |
| Диапазон рабочих частот, ГГц | 7.5 |
| Материал контакта | латунь |
| Материал корпуса | латунь |
| Покрытие контакта | серебро |
| Сопротивление изоляции, МОм, не менее | 10000 |
| Способ монтажа | на кабель |
| Степень защиты | IP68 |
| Тип кабеля | РК 50-22-37 |
| Тип разъёма | 7/16 DIN вилка (папа) |
| Транспортная упаковка: размер/кол-во | 42*28*23.5/100 |
| Ширина, мм | 34.5 |
