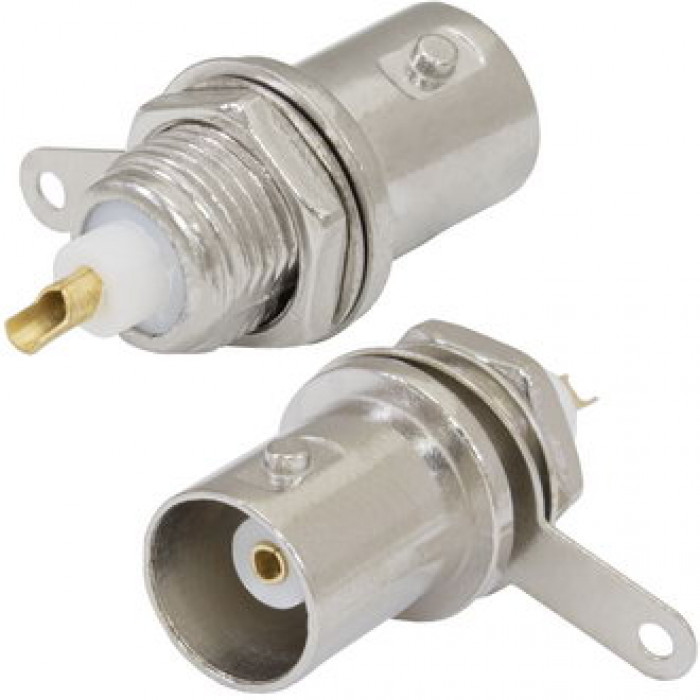

BNC-BJ
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
| Техническая информация | |
| Вес брутто | 5.04 |
| Волновое сопротивление, Ом | 50 |
| Глубина, мм | 27,8 |
| Диапазон рабочих частот, ГГц | до 4 |
| Диэлектрическая прочность, В | 1500 (50 Гц, 1 мин.) |
| Контактное сопротивление, мОм, не более | 3 |
| Размер установочного отверстия, мм | Ф9,7 (см.рис) |
| Сопротивление изоляции, МОм, не менее | 5000 (при Uисп.dc=500 В) |
| Тип разъёма | Гнездо (jack) BNC, монтаж на панель |
| Транспортная упаковка: размер/кол-во | 42*28*18.5/2800 |
