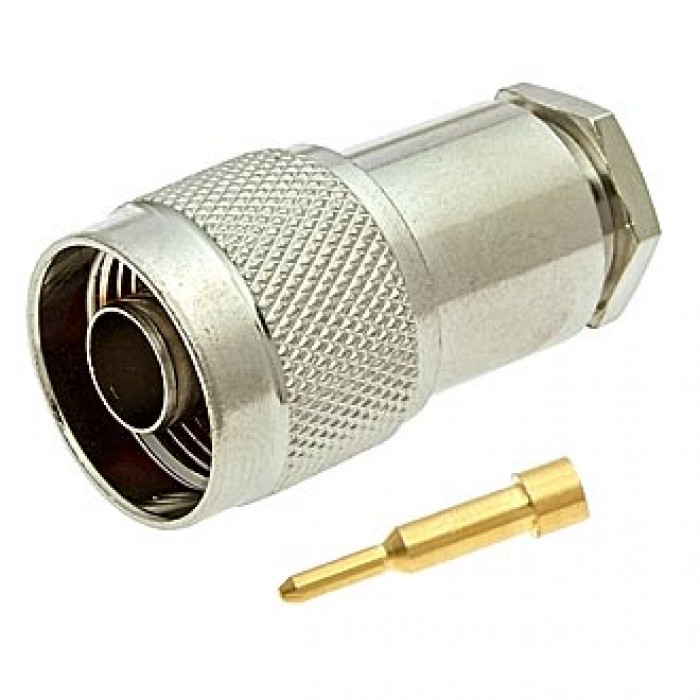

N-S8P
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
| Техническая информация | |
| Вес брутто | 25.85 |
| Волновое сопротивление, Ом | 50 |
| Глубина, мм | в сборе - 40 |
| Диаметр кабеля, мм | до 10,8 |
| Диаметр корпуса, мм | 19,8 |
| Диапазон рабочих температур, °C | -65 …+165 |
| Диапазон рабочих частот, ГГц | до 11 |
| Диэлектрическая прочность, В | 1500 (50 Гц, 1 мин.) |
| Контактное сопротивление, мОм, не более | центральный контакт - 1; контакт корпуса - 0,2 |
| Коэффициент стоячей волны | по напряжения (VSWR) - не более 1,3 |
| Материал изолятора | PTFE |
| Материал корпуса | никелированная латунь |
| Сопротивление изоляции, МОм, не менее | 5000 (при Uисп.dc=500 В) |
| Тип разъёма | Вилка (plug) N-типа, монтаж на кабель пайкой |
| Транспортная упаковка: размер/кол-во | 42*28*23.5/1000 |
