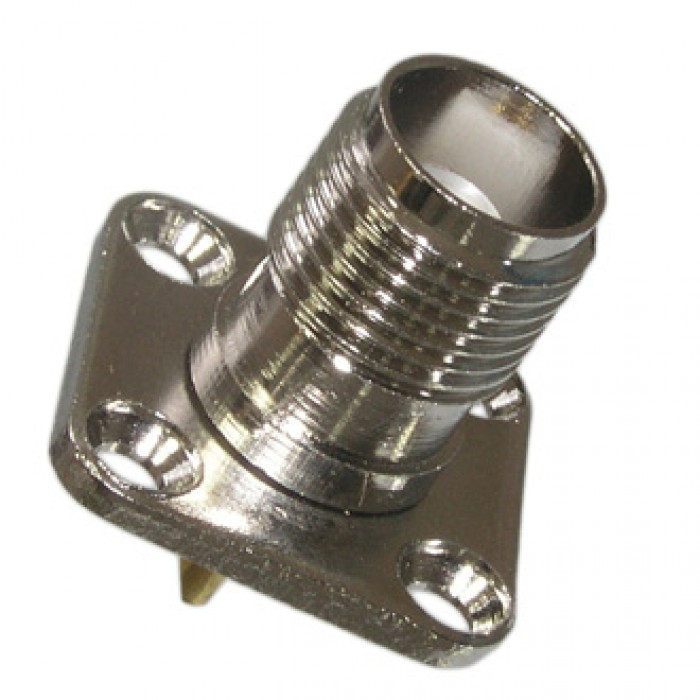

TNC-BJ1
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
| Техническая информация | |
| Вес брутто | 8.40 |
| Волновое сопротивление, Ом | 50 |
| Высота, мм | 17,5 |
| Глубина, мм | 27б4 |
| Диапазон рабочих температур, °C | -55…+150 |
| Диапазон рабочих частот, ГГц | до 11 |
| Диэлектрическая прочность, В | 1500 |
| Количество соединений/ разъединений, циклов, не менее | 500 |
| Контактное сопротивление, мОм, не более | центр - 10; внешний контакт - 2,5 |
| Материал корпуса | никелированная латунь |
| Сопротивление изоляции, МОм, не менее | 5000 |
| Способ монтажа | крепление на панель (4 винта) |
| Тип разъёма | Разъем высокочастотный серии TNC с фланцем (блочный), F - гнездо |
| Транспортная упаковка: размер/кол-во | 28.5*21*19/1000 |
| Ширина, мм | 17,5 |
