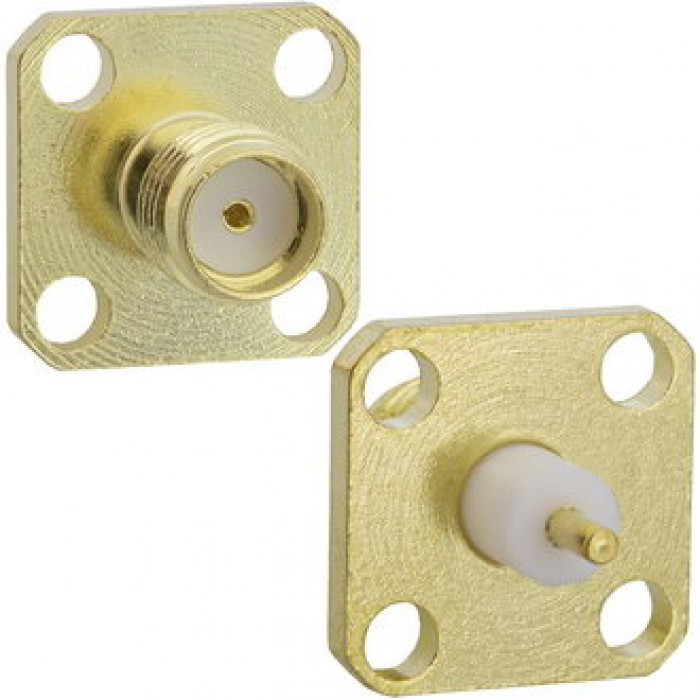

SMA-BJ2
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
| Техническая информация | |
| Вес брутто | 3.13 |
| Волновое сопротивление, Ом | 50 |
| Высота, мм | 12,7 |
| Глубина, мм | 16,5 |
| Диапазон рабочих температур, °C | -55…+165 |
| Диапазон рабочих частот, ГГц | до 18 |
| Материал изолятора | PTFE |
| Материал корпуса | латунь |
| Размер установочного отверстия, мм | Ф 4,3 |
| Резьба | 1/4-36UNS-2A |
| Способ монтажа | на панель, Ф отв. 4 мм; межосевое расстояние - 8,6 мм |
| Тип кабеля | RG58; RG174 и др. |
| Тип разъёма | Высокочастотный серии SMA (розетка) с фланцем |
| Транспортная упаковка: размер/кол-во | 42*28*23.5/5000 |
| Ширина, мм | 12,7 |
