SMA-IB
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
| Техническая информация | |
| Вес брутто | 3.85 |
| Волновое сопротивление, Ом | 50 |
| Глубина, мм | 24 |
| Диаметр корпуса, мм | 12,7 |
| Диапазон рабочих температур, °C | -55…+155 |
| Диапазон рабочих частот, ГГц | до 12 |
| Диэлектрическая прочность, В | 1500 |
| Материал изолятора | фторопласт |
| Материал корпуса | латунь |
| Размер установочного отверстия, мм | Ф8 |
| Сопротивление изоляции, МОм, не менее | 5000 |
| Способ монтажа | крепление на панель, фиксация: гайка, стопорное кольцо |

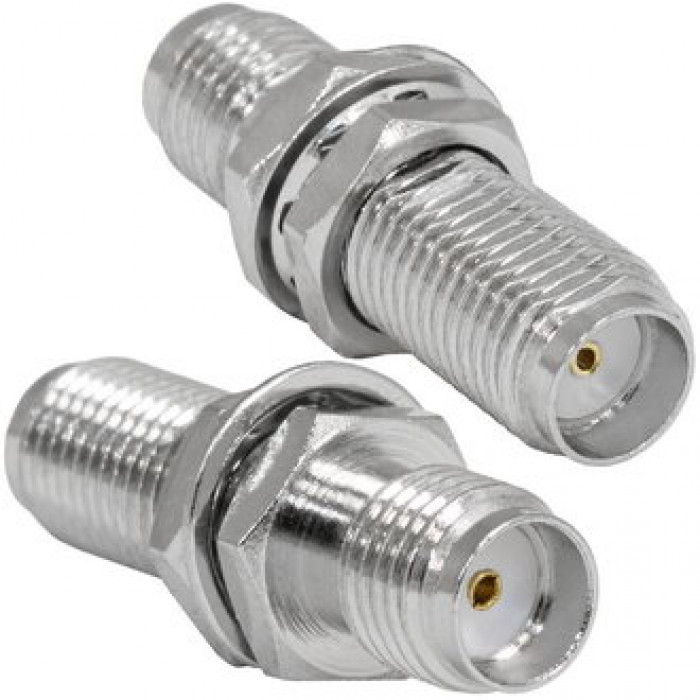

| Тип разъёма | Переходник высокочастотный серии SMA, F - F гнездо |
| Транспортная упаковка: размер/кол-во | 42*28*23.5/1000 |
