TNC-JR
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
| Техническая информация | |
| Вес брутто | 21.00 |
| Волновое сопротивление, Ом | 50 |
| Высота, мм | 15 (корпус) |
| Глубина, мм | 29,5 |
| Диапазон рабочих температур, °C | -55…+155 |
| Диапазон рабочих частот, ГГц | до 11 |
| Диэлектрическая прочность, В | 1500 |
| Контактное сопротивление, мОм, не более | центр - 10; внешний контакт - 2,5 |
| Материал корпуса | никелированная латунь |

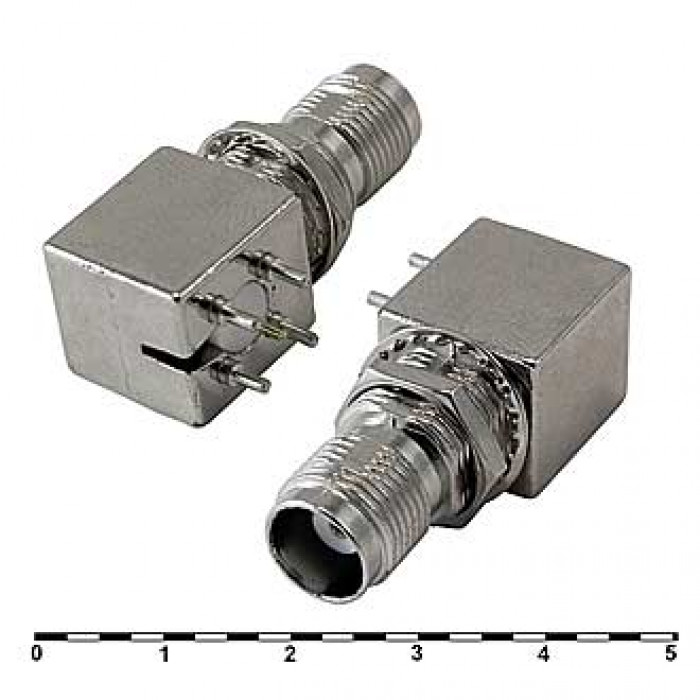

| Описание | ВЧ разъем TNC (F), металлический корпус, розетка на плату |
| Размер установочного отверстия, мм | Ф12,8, с полкой 11,9 |
| Сопротивление изоляции, МОм, не менее | 5000 |
| Способ монтажа | на плату, пайка/ на панель |
| Тип разъёма | Розетка серии TNC угловая |
| Транспортная упаковка: размер/кол-во | 42*28*18.5/500 |
| Ширина, мм | 10 (корпус) |
