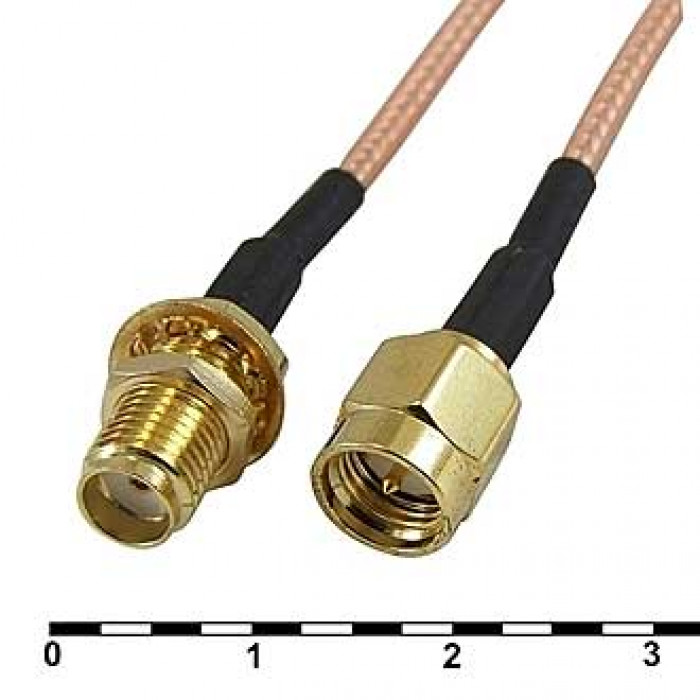

SMA-P/SMA-J-RG316-30
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
| Техническая информация | |
| Вес брутто | 10.60 |
| Волновое сопротивление, Ом | 50 |
| Диаметр кабеля, мм | 2.5 |
| Диапазон рабочих температур, °C | -55 …+155 |
| Диапазон рабочих частот, ГГц | до 6 |
| Диэлектрическая прочность, В | 1000 (50 Гц, 1 мин.) |
| Длина кабеля, мм | 300 ± 2 |
| Количество соединений/ разъединений, циклов, не менее | 500 |
| Контактное сопротивление, мОм, не более | центральный контакт - 3; внешний контакт - 2 |
| Коэффициент стоячей волны | КСВ (VSWR) - 1,3 |
| Материал изолятора | PTFE |
| Материал корпуса | латунь |
| Описание | Сборка кабельная SMA F-M |
| Сопротивление изоляции, МОм, не менее | 5000 |
| Тип кабеля | RG316 |
| Транспортная упаковка: размер/кол-во | 48*32*22.5/2000 |
