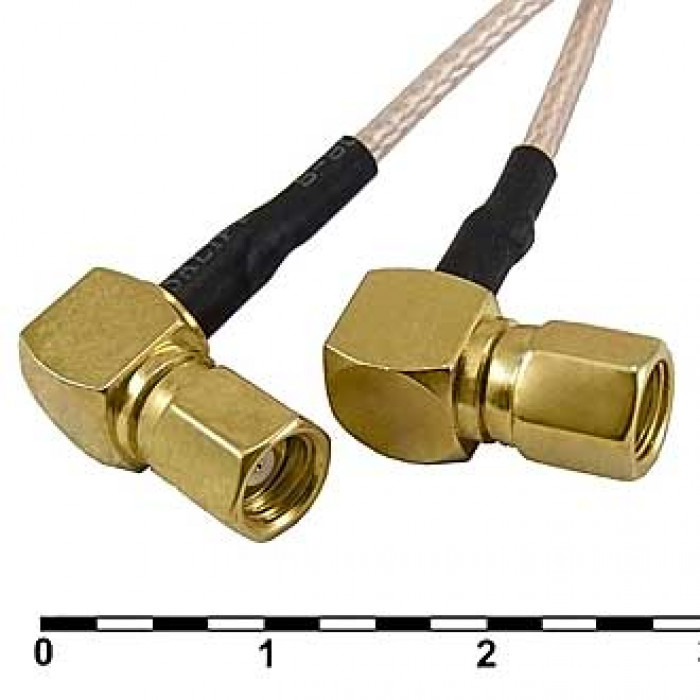

SMC-KW2/SMC-KW2-RG178-30
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
| Техническая информация | |
| Вес брутто | 8.84 |
| Волновое сопротивление, Ом | 50 |
| Диаметр кабеля, мм | 1,8 |
| Диапазон рабочих температур, °C | -40…+85 |
| Диапазон рабочих частот, ГГц | до 18 |
| Диэлектрическая прочность, В | 1000 |
| Длина кабеля, мм | 300 |
| Количество соединений/ разъединений, циклов, не менее | 500 |
| Контактное сопротивление, мОм, не более | центр - 3; внешний контакт - 2 |
| Материал изолятора | PTFE |
| Материал контакта | центральный контакт - латунь |
| Материал корпуса | латунь |
| Описание | Шнур соединительный высокочастотный SMC-KW2/ SMC-KW2 |
| Совместимые детали | вилки J серии SMC |
| Сопротивление изоляции, МОм, не менее | 5000 |
| Тип кабеля | RG178 |
| Тип разъёма | Розетки угловые SMC-KW2/ SMC-KW2 |
| Транспортная упаковка: размер/кол-во | 46*27*16/500 |
